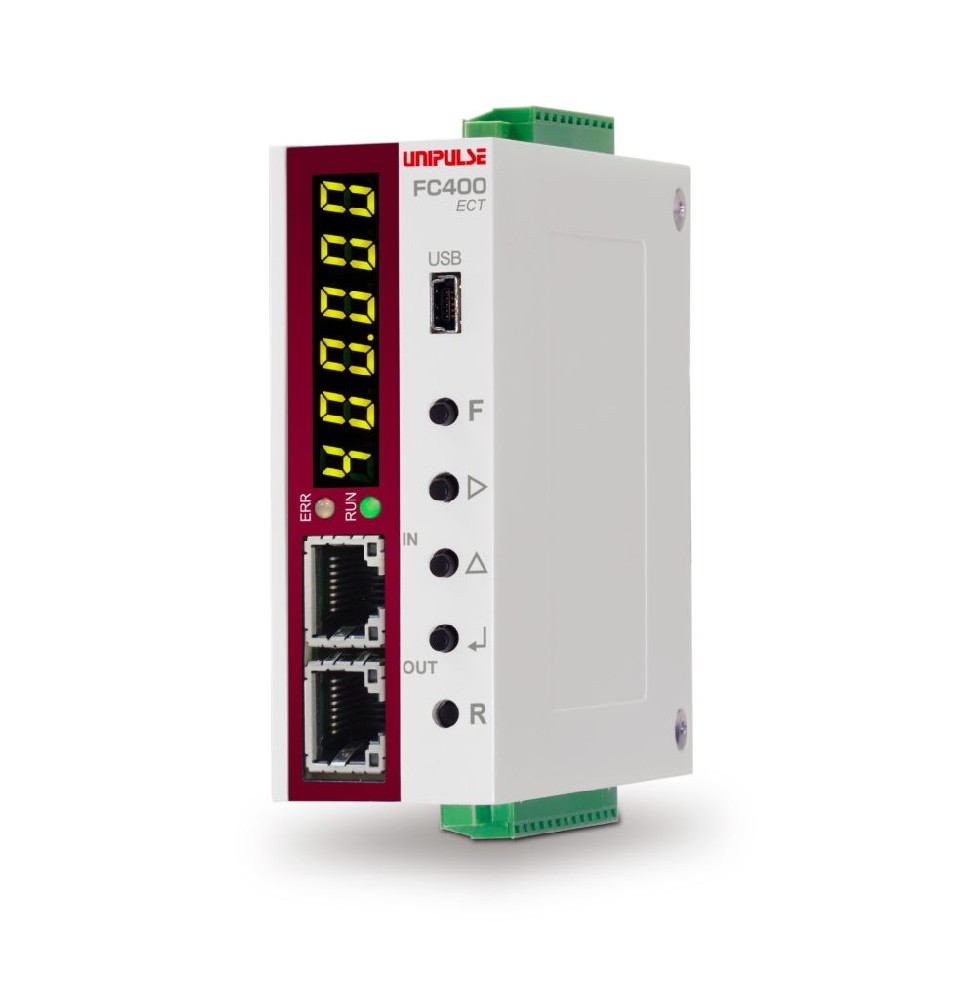

产品概要
FC400-ECT备有EtherCAT®、USB通信接口的称重模块。
EtherECT、USB标配!!
EtherCAT®是德国Beckhoff Automation GmbH 专利权的技术并登陆商标商标。

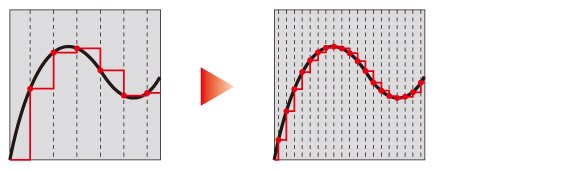

取样速度&显示分辨率
拥有1200次/秒的A/D转换、1/100000的显示分辨率
因A/D转换而实现更高精度称重。
USB专用软件
USB通讯接口，可记录数据、波形显示、参数设定及校准。
高性能滤波耐干扰性强＆自动滤波调整功能
具备对应各种振动的低通滤波（0.1～300Hz）。
以及对周期性振动有效的移动平均滤波（OFF、2～512次）。
自动滤波调整可兼容精度和稳定性，自动寻找适当的滤波值，省去手动设定的繁琐。（也可进行手动设定）

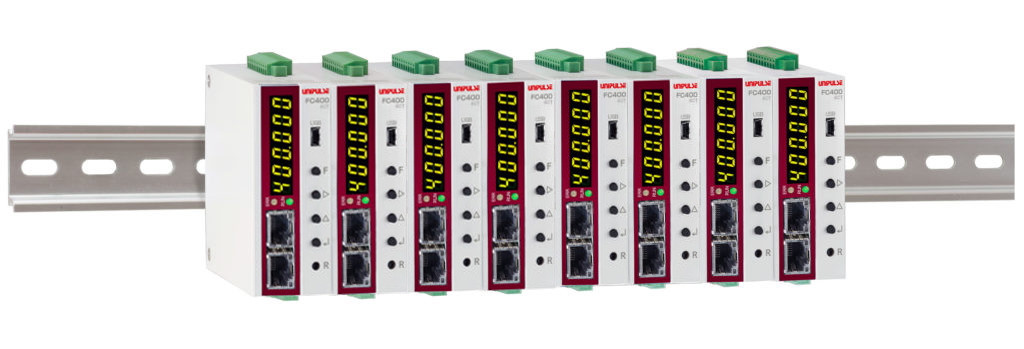

采用DIN导轨，可组装控制盘里节省空间
轻量小型的35mm DIN导轨型
外形尺寸：34（W）×88（H）×91（D）mm（不含凸起部分）
重量：约230g

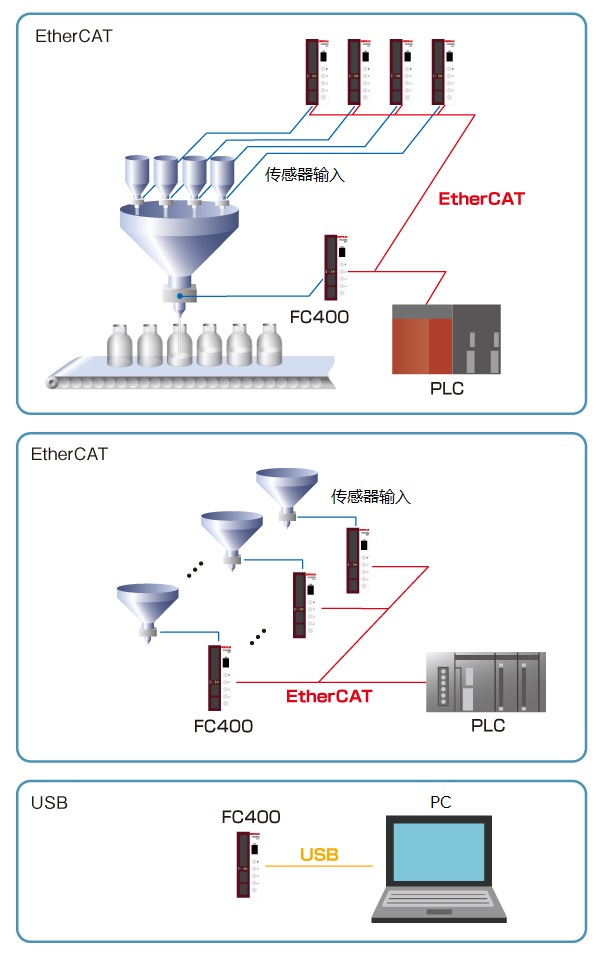

丰富的通讯接口
标配称重序列模式
外部无需连接PLC等设备即可进行有序控制。
换算·显示输入电压值功能
可自动将传感器输出换算成mV/V并显示。
故障发生时可用于判定故障原因。
可6位数显示
采用24bitA/D转换器，可显示到6位数。
等价输入校准
只需输入就可校准与传感器的输出值相对应的重量值。

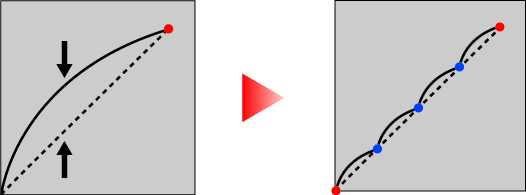

多点校准功能
零点，量程和中间3点的校准，按传感器品质可调整直线性。
对直线性较差的传感器，多点校准可改善线性误差，修正称量精度。
对线性较差的台枰，通过多点校准可补正线性误差。
技术参数
模拟部分｜显示部分｜外部信号｜接口｜一般性能｜附属品
| 模拟部分 | |
| 激励电压 |
DC5V±5% 输出电流：90mA DC2.5V±5% 输出电流：45mA 可切换 比率方式（可以并联6个350Ω的传感器） |
|---|---|
| 信号输入范围 | －2.5～5.1mV/V |
| 零点调整范围 | 数字演算的自动调整方式 -0.5～2.0mV/V |
| 量程调整范围 | 数字演算的自动调整方式 0.01～3.0mV/V |
| 量程补正 | 多点校准：零点，量程和中间3点的校准，按传感器品质可调整直线性 |
| 灵敏度输入分度 | 0.15μV/count |
| 精度 |
非线性： 0.01%FS以内 零点漂移： 0.0002%FS/℃ typ. 量程漂移： 1ppm/℃ typ. |
| 滤波器 |
数字低通滤波器 可变：0.1～300 Hz 移动平均滤波 OFF, 2～512次 |
| A/D转换器 |
转换速度： 1200次/秒 转换分辨率： 24bit（二进制） |
| 显示部分 | |
| 显示器 | 字高8mm 七段绿色LED数字显示 |
|---|---|
| 显示値 | 6位 |
| 显示次数 | 1、3、6、13、25次/秒 |
| 状态显示 | RUN、ERR |
| 外部信号 | |
|
外部输出信号 （5点） |
可通过设定选择各个控制输出 晶体管的集电极输出 Vceo=30V、 Ic=50mA |
|---|---|
|
外部输入信号 （3点） |
可通过设定选择各个控制输入 接点（继电器，开关等）或者是无接点时（晶体管，集电极等） 同COM端短路的时候，变为ON * 请准备外部电源DC24V |
| 接口 | |
| USB | USB接口 |
|---|---|
| ECT | EtherCAT接口 |
| 一般性能 | |
| 电源电压 | DC24V（±15%） |
|---|---|
| 消耗电力 | 4W typ |
| 使用条件 |
温度…使用温度范围：-10℃～＋50℃ 保存温度范围：－20℃～＋85℃ 湿度…85%RH以下（无凝露） |
| 外形尺寸 | 34（W）×88（H）×91（D）mm（不含凸起部分） |
| 重量 | 约230g |
| 符合CE标准 | EMC 指令 EN61326-1 |
| 附属品 | |
| 跳线 | 2 |
|---|---|
| 小型螺丝刀 | 1 |
| 各种输入/输出接头 | 2 |
| 快捷手册 |
2 |
