F395

UTMⅢ
  1. 详细信息

CE.jpg   RoHS-1.jpg


产品概要

F395是一种通过同电阻应变式传感器的组合使用,测量各种力,压强,扭矩等物理量并显示其波形的动态测力仪表。
只是数字比较难以扑捉到物理量的变化,通过波形显示可以在视觉上得到明确的确认。
每秒4000次的处理能力使细小的数值变化也能得到及时反映,除了具有上下限比较功能以外,还具有各种保持功能和判定功能,这些功能使其在生产控制管理,自动仪器,试验机等各个方面得到广泛的应用。

技术参数

传感器输入
传感器输入数 2种输入(标准:CH1=应变式传感器输入 CH2=电压输入)(选购件在CH1电压/电流输入,CH2应变式传感器/电流输入之间可以自由切换)CH1在Y轴固定的情况下,CH2可以在XY轴上任意设定(有脉冲选件的时候,模拟输入(应变式传感器,电流,电压)是Y轴固定)

应变式传感器输入
传感器的激励电压 DC10V/2.5V 可以切换(根据设定决定)
输出电流:120mA以内(2种输入合计)4线式(1种输入模式时,可以最大并列连接350Ω的应变式传感器4支)
信号输入范围 -3.0mV/V~+3.0mV/V
零点・量程调整 根据数字演算决定
等效输入校正范围 +0.5mV/V~+3.0mV/V,-3.0mV/V~-0.5mV/V
等效输入校正误差 0.2%/F.S.以内
模拟滤波 10, 50, 200, 600HZ之间选择 贝塞尔低通滤波(-12dB/oct.)
A/D转换 速度:
1种输入时 每秒4000次(max.)
2种输入时 每秒2000次(max.传感器2种输入测定时)
根据输入波形可以变更为每秒100, 200, 500, 1000, 2000次
分辨率:
16bit(二进制)
3.0mV/V时约为1/30000

电压输入
信号输入范围 -5V~+5V
输入阻抗 5KΩ以上
零点・量程调整 根据数字演算决定
等效输入校正范围 +1V~+5V,-5V~-1V
等效输入校正误差 0.2%F.S.以内
模拟滤波 10, 50, 200, 600HZ之间选择 贝塞尔低通滤波(-12dB/oct.)
A/D转换 v:
1种输入时 每秒4000次(max.)
2种输入时 每秒2000次(max.传感器2种输入测定时)
根据输入波形可以变更为每秒100, 200, 500, 1000, 2000次
分辨率:
5V时约为1/27000

电流输入
信号输入范围 -20~+20mA
输入阻抗 约100Ω
零点・量程调整 根据数字演算决定
等效输入校正范围 +8mA~+20mA,-20mA~-8mA
等效输入校正误差 0.2%FS以内
模拟滤波 10, 50,200, 600HZ之间选择 贝塞尔低通滤波(-12dB/oct.)
A/D変換器 速度:
1种输入时 每秒4000次(max.)
2种输入时 每秒2000次(max.传感器2种输入测定时)
根据输入波形可以变更为每秒100, 200, 500, 1000, 2000次
分辨率:
20mA时约为1/26000

脉冲输入
(装配有选购件时,模拟输入(传感器・电流・电压)是Y轴变为测定专用)
输入频率 50kHz(min.)
计数范围 0~65535
但是,可以在设定时候对1/4.1/16.1/64的子频率进行计数前段追加
外部供给电源 DC5V(150mA MAX)
适合编码器 可以连接本选购件的编码器的参数是
输出:2相(A,B信号输出)单相输出也可以对应(使用A相输入时,所有脉冲信号向正的方向计数)
输出端回路参数:以下两种情况出厂时设定
1. 集电极开路(NPN型,Vceo=10V以上 Ic=30mA以上)
2. 总线驱动(RS-422基准)

显示部分
显示器 TFT彩色液晶显示板模块
显示区域 116.8(W)×88.0(H) mm
像素点构成 320×240 dot
测定值显示

Y轴:4位(-9999~+9999) X轴:5位(-9999~+19999)
符号:测定显示值,最前一位只是显示负号

显示次数 0.1~9.9秒/显示更新 能够设定

设定部分
设定方法 用液晶触摸屏操作设定
设定值的保存 初期设定值:NOV RAM(非易失性存储器)
其他的设定值:锂电池保存的C-MOS RAM

测定功能
多点保持功能 32ch 全部保持模式共20种
采样,单独峰值,单独谷值,单独P-P,区间指定(峰值,谷值,P-P),时间指定(峰值,谷值,P-P),时间自动指定(峰值,谷值,P-P),极小值,极大值,变化点(A,B,C,D),外部脉冲
波形比较模式
和波形&位移模式
16ch 1ch大约可以记忆约2048个数据模型,对是否在该模型内进行判定(是否符合标准进行比较)
滞后/滞后2模式 将位移输入设定为X轴,将各个保持的去程和回程的波形进行描绘
其他 数字零点/数字滤波/校正值,设定值LOCK/外部信号联动,保持模式切换(多点保持功能时,可以记忆32ch;波形比较・波形&位移模式时16ch/位移传感器输入联动判定/NG波形4次记忆或者重放(滞后模式时是2次)

输入/输出部分…选购件装配数:3
(但是ODN,CCL只能装配一个)
输入信号(24点) 接点(继电器,开关等)或者是无接点时(晶体管,集电极等)同COM端短路的时候,变为ON
输出信号(16点) 晶体管的集电极输出为ON的时候,输出变为ON
模拟输出 传感器输入在1mV/V时约等于2V(负载阻抗5KΩ以上)电压输入5V的时候约等于5.6V,电流输入20mA的时候约等于5.2V
SIF 2线式通讯接口(标准),可以同尤尼帕斯制的打字机,外部显示器等直接连接
232 RS-232C通讯接口(标准),根据主机上面的指令,进行设定值的读出,写入
PUI 脉冲输入接口(选购件) 同集电极型/总线驱动输出型的脉冲信号发生器连接的接口
ODN DeviceNet接口(选购件)OMRON的CompoBus/D等的DeviceNet连接用的接口
CCL CC-LinK接口(选购件)三菱公司的CC-Link连接,组成网络控制的接口

一般性能
电源电压 AC100~240V(+10% -15%) 50/60Hz
消耗电力 25W(50VA)max(AC240V时)
突入電流 20A、5msec:AC100V最大負荷状態(常温,开始时)
40A、5msec:AC240V最大負荷状態(常温,开始时)
使用条件 温度:使用温度范围 -10~+40℃ 保存温度范围 -20~+60℃
湿度:85%RH以下(无凝霜)
外形尺寸 174(W)×135(H)×156(D) mm(不含凸起部分)
重量 约2.3Kg
适合CE标准 EMC指令 EN61326-1
低电压指令 EN61010-1
(CCL未取得CE标准)

附属品
AC电源线 2m 1
AC输入电源线3P-2P转换头 1
小型螺丝刀 1
外部输入/输出用57系列50p接头 1
铁氧体磁芯 4
脉冲输入用接头(脉冲输入选配时) 1
DeviceNet接头(DeviceNet选配时) 1
CC-Link接头(CC-Link选配时) 1
使用说明书 1


选购件

品名
VI1 CH1 电压输入
CI1 CH1 电流输入
LI2 CH2 应变片输入
CI2 CH2 电流输入
PUI 脉冲输入
ODN DeviceNet接口
CCL CC-Link接口

※选购件的RoHS对应事宜请询问厂家销售人员



其他选购件

品名
CAAC3P-P2 AC输入电源线 2m
CAAC3P-CEE7/7-P1.5 AC输入电源线(250V耐压)1.5m
CN3P-2P AC输入电源线用3P-2P转换头
CN20 脉冲输入用接头
CN22 外部输入/输出用57系列50P接头
CN34 RS-232C用D-Sub9P接头
CN71 CC-Link用转换头
CND01 DeviceNet用转换头
CVR57 防尘罩
TSU02 避雷模块

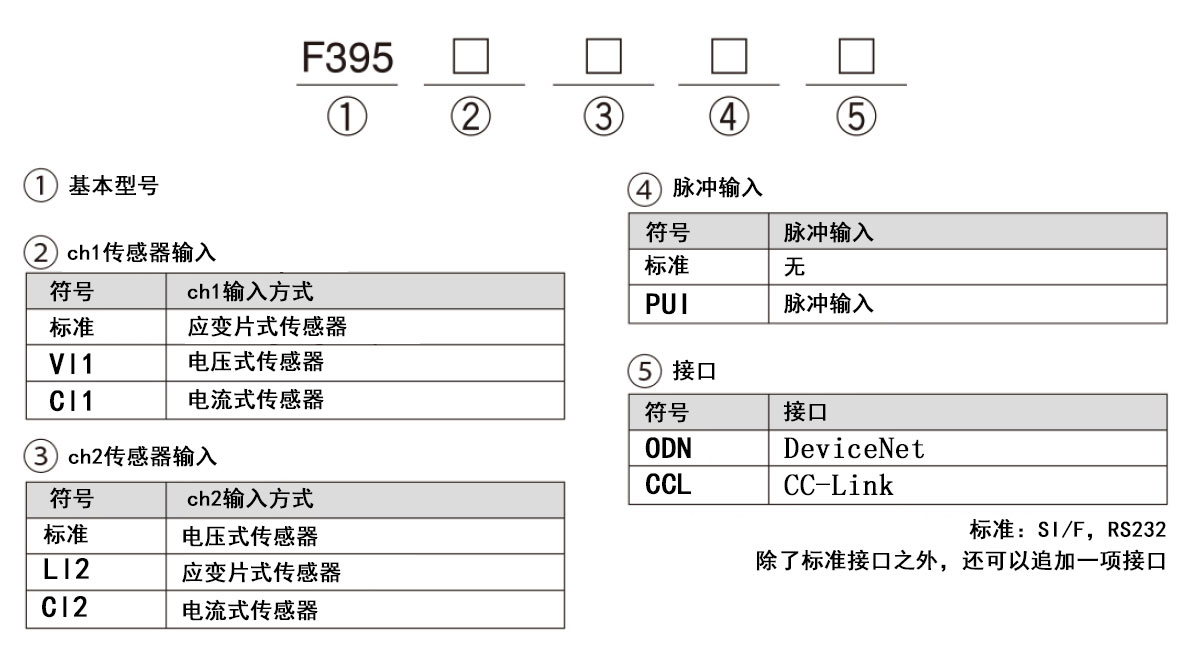

型号构成
