产品概要
F388A是一种通过同电压・电流式传感器(±V10以下)的组合使用，测量各种力，压强，扭矩等物理量并显示其波形的动态测力仪表。
只是数字比较难以扑捉到物理量的变化，通过波形显示可以在视觉上得到明确的确认。
每秒4000次的处理能力使细小的数值变化也能得到及时反映，除了具有上下限比较功能以外，还具有各种保持功能和判定功能，这些功能使其在生产控制管理，自动仪器，试验机等各个方面得到广泛的应用。
液晶触摸式显示屏
直接在液晶触摸式显示屏上操作使设定变得简单易行。
测定数据保存在SD卡上

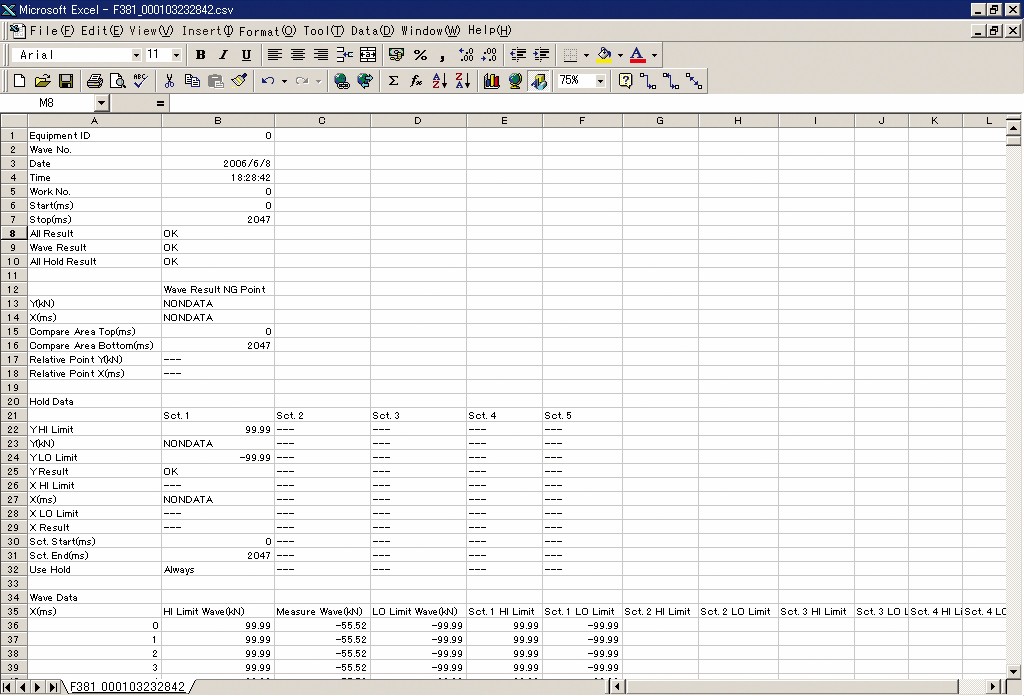

测定的数据或者是设定参数可以保存在SD卡上。这些数据作为全部产品的生产品质保证或者是设备初次调试，产生故障时的原因分析・改善等有非常重要的意义。数据可以变换为简单的CSV格式，Excel等比较容易编辑。
输入形式可以选择+COM/-COM共用形式，输出形式可以选择Source Type/Sink Type。能够连接PLC等各种外部仪器。

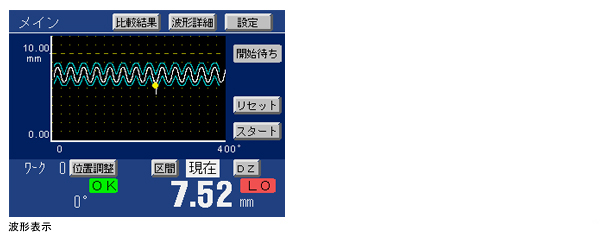

根据波形显示的比较&保持功能
通过测量波形进行合格与否的判定功能。 根据实际的应用，同波形比较功能，多点保持功能等进行组合判定。
波形比较功能
可以比较上下限的设定波形和实际的测定波形。即使有一个地方超过了上下限的设定波形也判断为NG。波形全体作为比较对象，对于不必集中在一点上的应用也可以准确的判断合格与否。
多点保持功能
将检测波形分割为测定区间，可以任意切换各种保持功能（采样‧峰值‧谷值‧P-P‧相对峰值‧相对谷值‧拐点）并进行独立的判断。可以根据区间任意指定上限值，下限值，保持的种类等。
比较结果显示
波形比较功能，多点保持功能的比较结果可以确认。（前40数值）

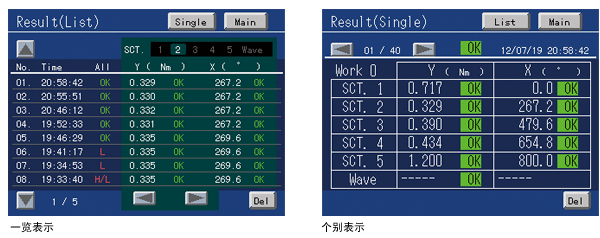

一览表示和个别表示的2画面能选择。

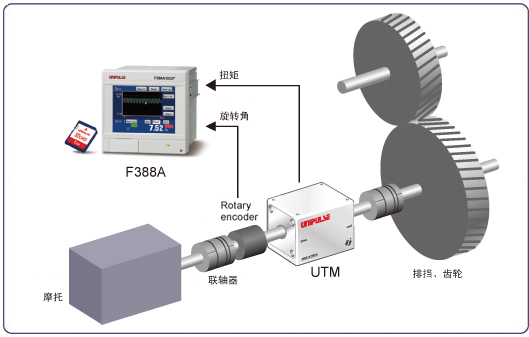

应用案例
技术参数
| 传感器输入部分 电压・电流式传感器输入 | |
| 电压输入 | -10～+10V 输入阻抗：1MΩ以上 |
|---|---|
| 电流输入 | -20～+20mA 输入阻抗：约250Ω |
| 模拟滤波 | 10，30，100，300HZ之间选择，低通滤波（-6dB/oct.） |
| A/D转换器 |
速度：4000次/秒 分辨率：24bit（二进制） 有效分辨率：10V或者是20mA时约等于約1/30000 |
| 模拟电压输出 |
输出电平：输入1V时约等于0.6V或者是输入1mA时约等于0.15V 負荷抵抗：2kΩ以上 |
| 传感器输入部分 脉冲式输入（集电极开路） | |
| 输入频率 | 50kHz(max.) |
|---|---|
| 内部计数范围 | 约1,000,000 |
| 适合编码器 |
输出： 2相（A.B信号输出） 单相输出也可以对应（使用A相输入时，所有脉冲信号向正的方向计数） 输出端回路参数： 集电极开路（NPN型，Vceo=30V以上 Ic=30mA以上） |
| 显示部分 | |
| 显示器 |
TFT彩色液晶显示板模块 显示区域：71(W)×53(H) mm 像素点构成：320×240dot |
|---|---|
| 显示值 |
负载：-9999～+9999 位移：-9999～+32000 小数点：显示位置可以从以下选择0.000，0.00，0.0，0 |
| 显示次数 | 固定3次/秒 |
| 设定部分 | |
| 设定方法 | 用液晶触摸屏操作设定 |
|---|---|
| 设定值的保存 | NOV RAM（非易失性存储器），锂电池保存的C-MOS RAM |
| 输入/输出部分 | |
| 输入信号 |
16点 输入形式：+COM/-COM共用 晶体管连接的时候，+COM是NPN的输出形式（SINK），-COM是PNP的输出（Source）连接。 ON电压：12V以上 OFF电压：3V以下 24V负载时：约5mA 绝缘方式：光电耦合 |
|---|---|
| 输出信号 |
16点 输出信号：可以选择Source/Sink（Source Type是选购件：『ISC』） 信号ON的时候，晶体管输出为ON。 连接PLC等输入模块时，Sink Type同+COM，Source Type同-COM连接 额定电压：30V 额定电流：30mA 绝缘方式：光电耦合 |
| 接口 | |
| RS-232C通讯接口 |
开始/停止系统 波特率：1200bps～38400bps 所有数据都可以读出，写入 所有的比较波形都可以读出，写入 测定波形，判断点都可以读出，写入 |
|---|---|
| 选购件（除SD卡外，ODN，CCL，ETN三者之间只能安装一个接口） | |
|
SD卡 『SDC』 |
能够保存和恢复所有的设定参数 能够保存和恢复所有的比较波形 能够自动保存测定波形和判断点 ※附带的SD卡是1G的 |
|---|---|
|
I/O SOURCE板 『ISC』 |
输出格式：Source Type PLC等的输入模块能够连接-COM |
|
Devicenet接口 『ODN』 |
能与OMRON的Devicenet总线设备无缝连接 能够读出，写入所有的设定参数 能够读出，写入所有的比较波形 能够读出测定波形，判断点 |
|
CC-Link接口 『CCL』 |
能够同三菱公司的PLC直接连接 能够读出，写入所有的设定参数 能够读出判断点 |
|
Ethernet接口 『ETN』 |
能够读出，写入所有的设定参数 能够读出测定波形，判断点 |
| 一般性能 | |
| 电源电压 | DC24V（±15％） |
|---|---|
| 消耗电力 | 20W max |
| 突入电流 | 2A，10msec（常温，开始时） |
| 使用条件 |
使用温度范围 -10℃～+40℃／保存温度范围 -20℃～+60℃ 湿度 85%RH以下（无凝霜） |
| 外形尺寸 |
96(W)×96(H)×117.3(D) mm（不含凸起部分） 安装尺寸 92×92(+1-0)mm |
| 重量 | 约1.0kg |
选购件
| 品名 | |
| ISC | I/O SOURCE板 |
|---|---|
| SDC | SD卡槽（SD卡1GB附带） |
| ODN | DeviceNet接口 |
| CCL | CC-Link接口 |
| ETN | Ethernet接口 |
其他选购件
| 品名 | |
| DTC1 | F388A用case（AC电源附） |
|---|---|
| SD1G | SD卡1GB |
| SD2G | SD卡2GB |
| CA81-232X | miniDIN-D-Sub9P屏蔽线1.5m |
| CN52 | FCN系列I/O转换头（带封盖口） |
| CN57 | FCN系列I/O转换头（带斜封盖口） |
| CN60 | RS-232C用圆头DIN8p接头 |
| CN71 | CC-Link用转换头 |
| CN81 | 模拟输入/输出转换头端子 |
| CND01 | DeviceNet用转换头 |
| GMP96×96 | 橡胶支撑 |
型号构成
