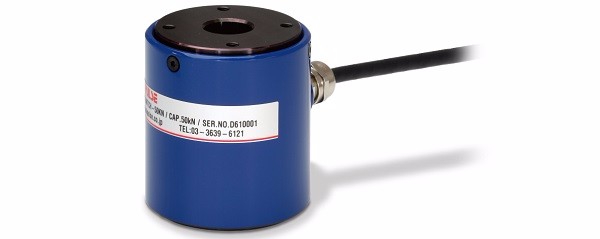

UNTCH

UTMⅢ
  1. 详细信息


产品概要

冲压·压入型测力传感器。适用于压入・夹紧等负荷管理。


● 容量5kN,10kN,20kN,50kN,100kN

● 特殊合金钢

● 适用于压入・夹紧等负荷管理

技术参数

型号 UNTCH-5KN, UNTCH-10KN, UNTCH-20KN,
UNTCH-50KN, UNTCH-100KN
额定容量 5k, 10k, 20k, 50k, 100k N
额定输出 1±1% mV/V
允许过载 120 %R.C.
允许过载上限 150 %R.C.
零点平衡 ±5 %R.O.
补偿温度范围 -10~+70
允许温度范围 -30~+80
零点的温度影响 0.1 %R.O./10℃
输出的温度影响 0.1 %R.O./10℃
输入端子间阻抗 约350 Ω
输出端子间阻抗 约350 Ω
推荐激励电压 10 V
允许激励电压 20 V
绝缘阻抗(DC50V) 2000以上
电缆线 φ6 4芯屏蔽电缆线 3m 头部散状
电缆线配色 +EXC:红
+SIG:白
-EXC:蓝
-SIG:黑
SHIELD
传感器材质 特殊合金钢
负载的弯度 5KN:0.025
10KN:0.025
20KN:0.045
50KN:0.050
100KN:0.065
mm
固有频率 5KN:13
10KN:7
20KN:11
50KN:14
100KN:20
kHz
重量 5KN:0.3
10KN:0.95
20KN:1.0
50KN:1.0
100KN:1.0
kg

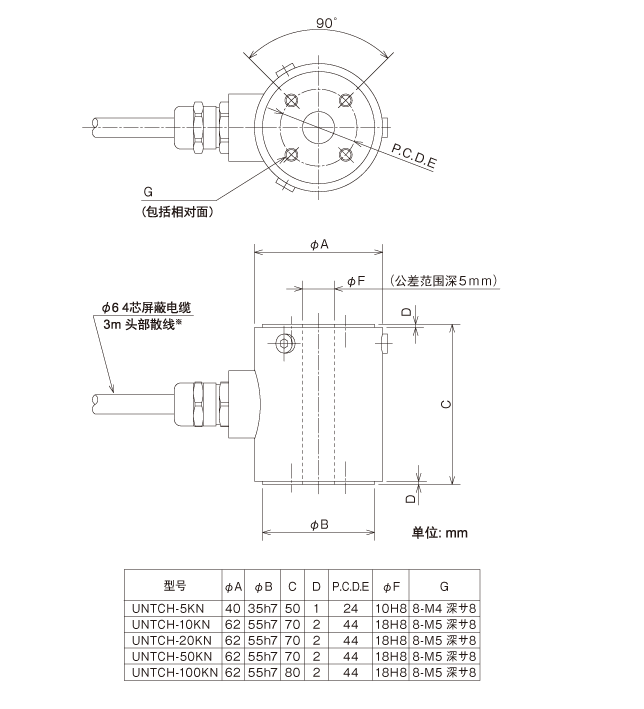

外形尺寸
