0510-8272-0324/25REM
产品概要
把带有编码器的扭矩传感器的角度和转速信号实时转换为电压输出。
使用多通道的示波器等仪器可以进行实时监控。
电压输出所以最适合反馈控制。
●旋转编码器的角度和转速可以用-10～＋10V的模拟电压同时监控。
●可以用Z相信号（仅适用于UTMII）或外部脉冲信号来确定原点
使用多通道的示波器等仪器可以进行实时监控。
电压输出所以最适合反馈控制。
●旋转编码器的角度和转速可以用-10～＋10V的模拟电压同时监控。
●可以用Z相信号（仅适用于UTMII）或外部脉冲信号来确定原点

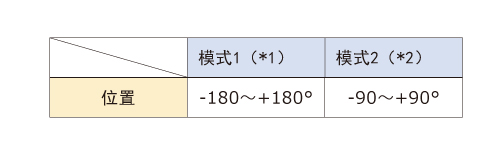

位置信号输出

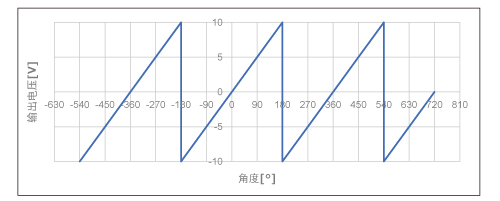

*1 模式1的时候，超过+180°(+10V)的话，会变为-180°(-10V)。
客户想监控轴在特定方向上的旋转情况

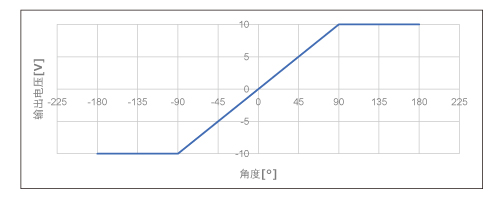

*2 模式2的时候，即使超过+90°(+10V)，输出仍然是+10V。
客户想监控轴有细微震动的情况

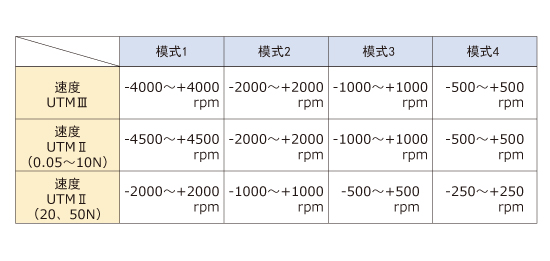

转速输出 (*3) (*4)
*3. 可以测量1rpm以上。
*4 .如果旋转编码器的脉冲信号超过0.1秒没有输入的话，则输出返回原点（0V）。
仕様
| 角度信号 | －10～+10V |
|---|---|
| 转速信号 | －10～+10V |
| 分辨率 | ±10V时1/50000 |
| 非线性 | 0.01%/FS |
| 响应特性 | DC～5kHz/－3dB |
| 使用温度范围 | －10～+50℃ |
| 输出的温度影响 | 0.0006%FS/℃ |
| 湿度 | 85%RH以下(无凝霜) |
| 电源电压 | DC24V±15％ |
| 消耗电流 | 0.04A以下 |
| 框体尺寸 | 28(W)×78(H)×80(D) mm(不含凸起部分) |
| 重量 | 約120g |

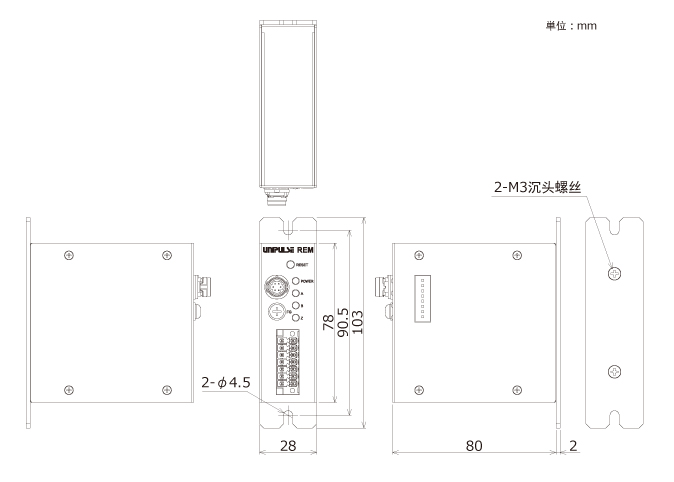

框体尺寸
