内置放大器・校正不要！介绍抗干扰・抗振动的高刚性数字信号测力传感器！

　

用于测量重量和负载的传感器。
近来机器人和伺服电机等产品在复杂环境中的使用增加，需要考虑传感器的安装和布线。
因此，我们将介绍一种专门用于长距离信号传输的高刚性数字信号测力传感器。
可以直接连接三菱电机的PLC"MELSEC iQ-F系列"！准备了示例画面。

　

　

您是否有这样的烦恼？
●　放大器远离传感器，担心干扰
●　导入时的校正作业很麻烦
●　想测量各种场所的负载

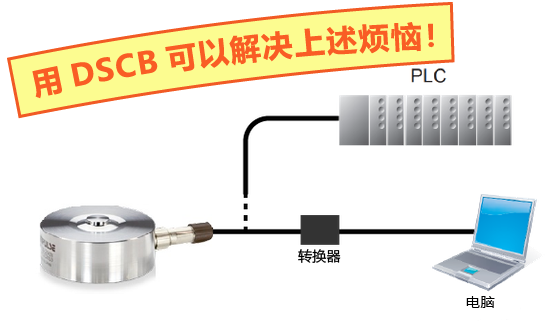

●　RS-485输出长距离也能正确地传输信号！
●　校正不要
●　只要有电脑，无论在哪里都能确认负载！

应用案例

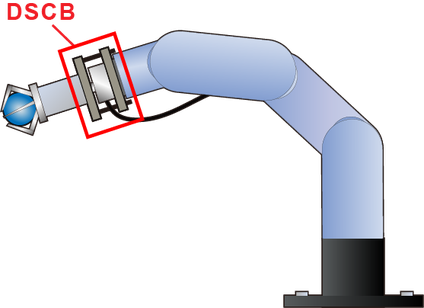

机械臂
在安装传感器的同时必须要考虑到伺服电机产生的干扰。
DSCB抗干扰・振动的能力强！您可以放心使用。

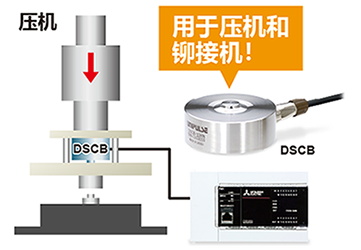

冲压机
连接电脑，可以实时测量。

用专用软件测量冲击负载

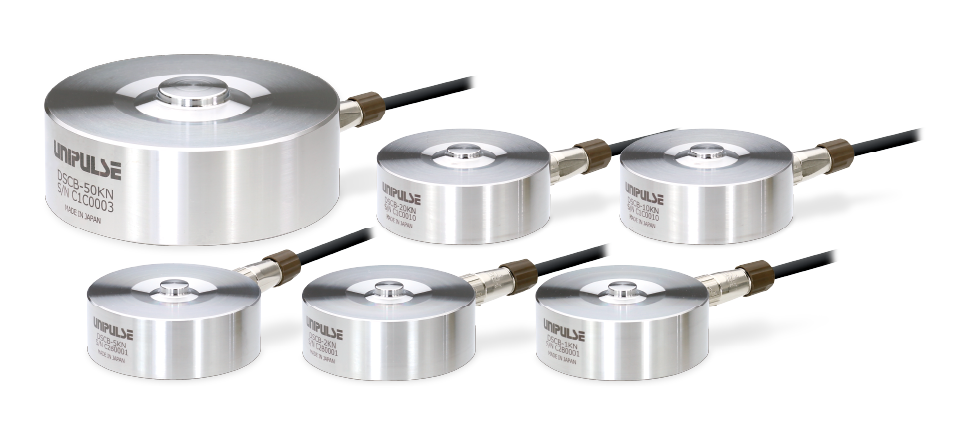

高刚性数字信号传感器 DSCB

数字信号测力传感器"DSCB"是将SCB系列的高刚性、允许过载（500%）保持原样，专门用于复杂环境・长距离信号传输的传感器。
额定容量有1kN～50kN。
不需要仪表，使用简单，性价比高。

另外，因为有电脑就可以测量，所以适用于随身便携测量，或者实验室里测量负载。

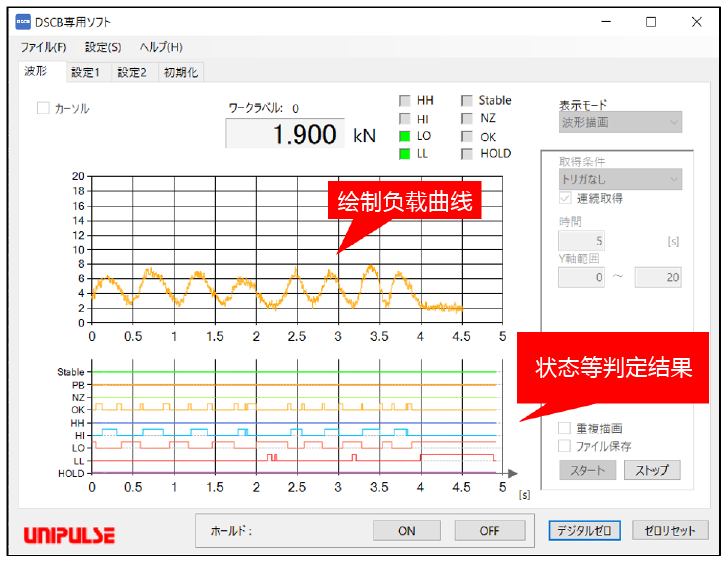

DSCB专用软件

DSCB专用软件有如下功能。
●　保持功能（自动保存数据）
●　触发功能（自动保存波形数据）
●　校正值，校正时间的读取
●　滤波设定
●　比较功能的设定
●　个体信息的设定・管理

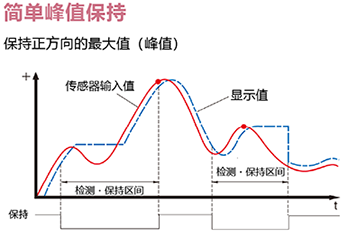

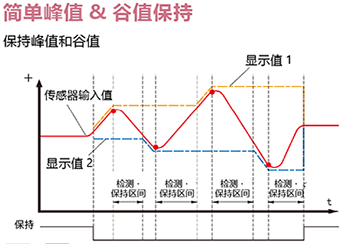

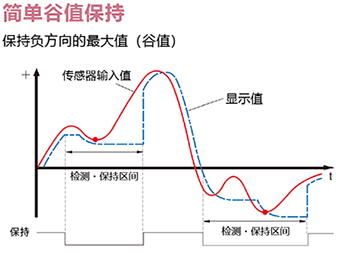

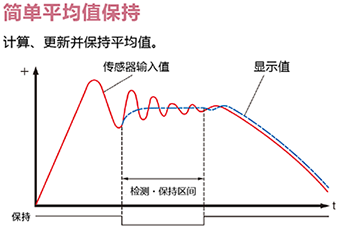

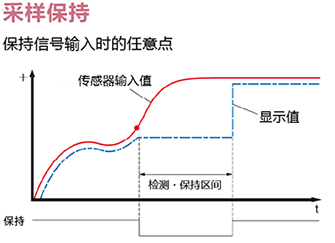

●　保持功能

标准就有上述5种保持功能。
在PC专用软件中可以简单地进行设定，保持时数据会自动保存。

●　触发功能

通过触发功能将瞬间的负载也绘制成波形！
用2个光标也可以马上计算出负载的变化幅度。

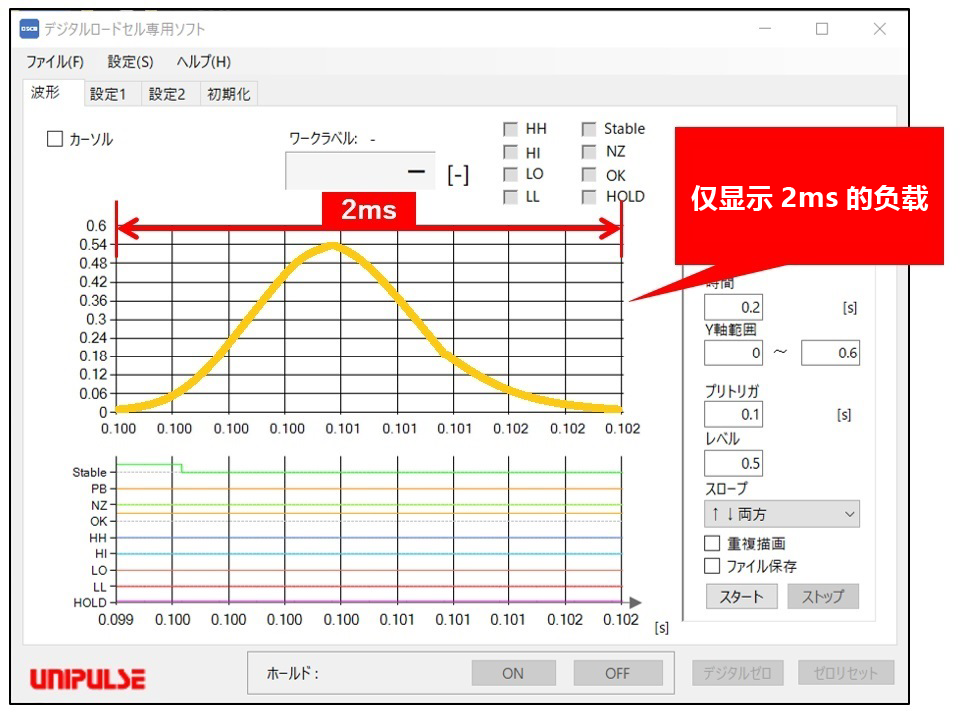

触发时的波形
触发功能是绘制瞬间负载波形的功能。

●　校正值、校正日的读取

工厂发货的时候已经校正过了，收到货的话马上就可以使用。
校正值被保存，随时可以读取。便于定期维护。

●　滤波的设定

可以根据现场的干扰情况来设定"移动平均"、"低通滤波器"、"高通滤波器"。

●　比较功能的设定

可以设定比较的时机。
●　始终比较
●　稳定时比较
●　零点附近以外的始终比较
●　零点附近以外的稳定时比较
●　保持时比较

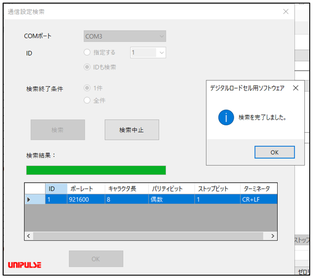

●　个体信息的设定和管理

DSCB保存着"ID"和"通信设定"的内容。无需自己保留记录。

　

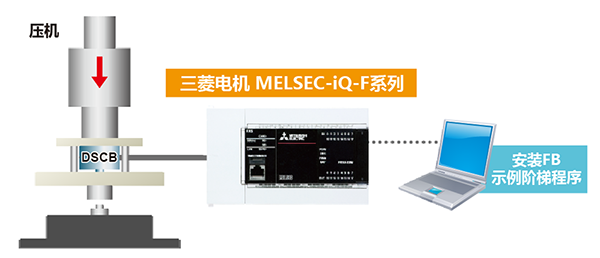

NEW！与三菱电机的PLC“MELSEC iQ-F系列”轻松连接

FB(功能块组件)，示例阶梯程序完成！
仅把三菱电机"MELSEC iQ-F系列"和UNIPULSE力传感器进行RS-485连接后，就可以轻松从力传感器得到测量值。如果把PLC和三菱电机的仪表"GOT2000系列"连接，就可以显示测量・判定，图表，数据记录，以及进行力传感器的设定。

构建抗干扰强的测量体系！

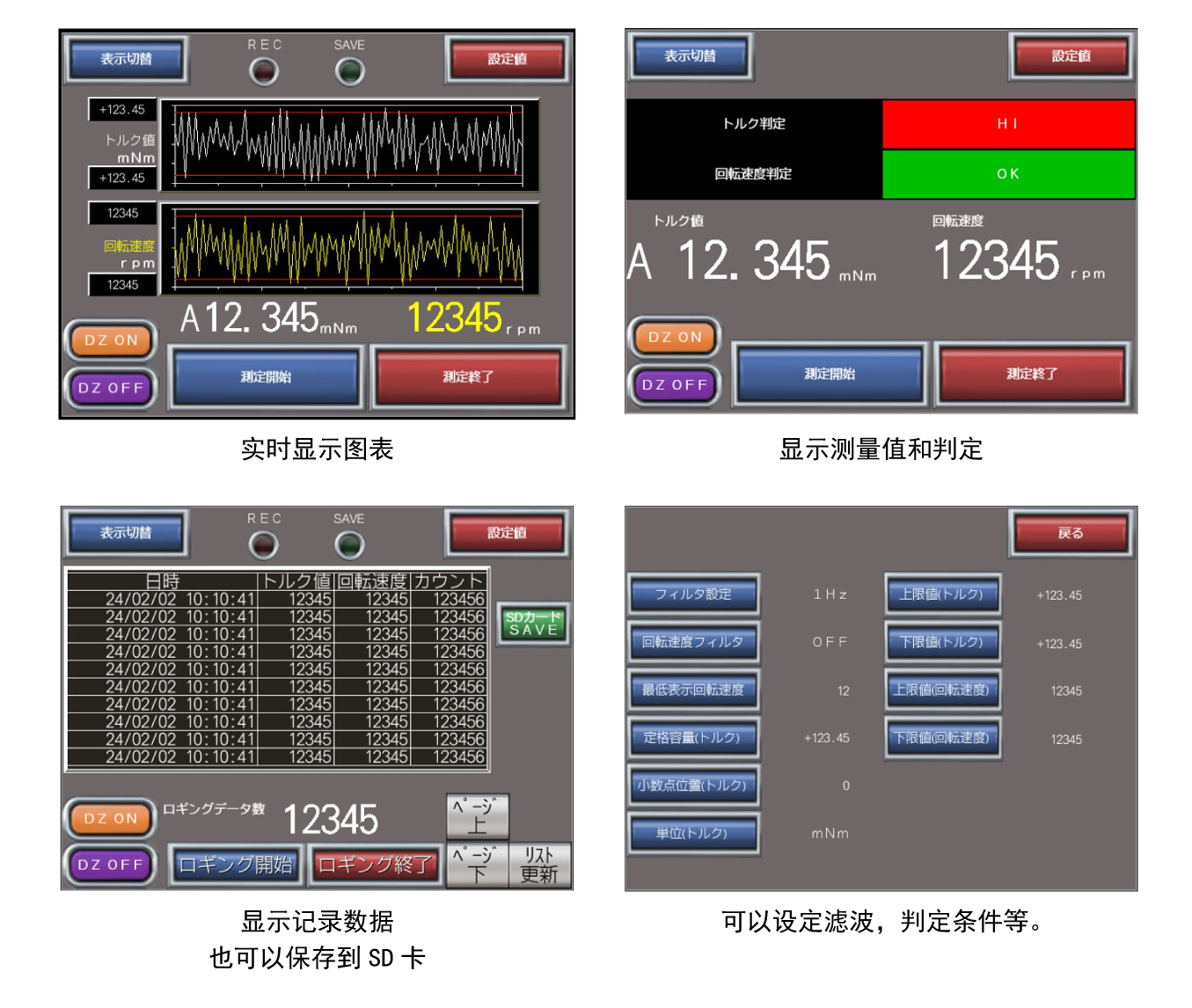

在仪表上简单显示各画面！

示例画面准备如下。
如果安装GOT2000系列的话，马上就进入测量界面。

支持的机型
可编程控制器MELSEC iQ-F系列: FX5U / FX5UC / FX5UJ / FX5S
GOT2000系列: GT25 / GT27

　

　

尤尼帕斯的模拟信号的传感器的种类也很丰富。模拟信号的传感器与仪表组合，可以使用波形比较和许多保持功能。接口的种类也很多。请务必根据用途和环境选择尤尼帕斯的传感器！

　

　

　

　

用测力传感器测量的荷重数据可以简单的用电脑取进去。FS10是内置放大器的测力仪。因为经由USB供给电源，所以可以简单地布线。可以简单监控数据并记录。小巧的手掌大小携带也很方便。FS10包含主机、传感器电缆1m（散线）、USB电缆1.8m（A-miniB型）、说明书。只需USB连接即可简单测量提供免费的测量软件。通过端子台连接传感器和FS10更方便。使用另售的CN92的话，连接会更方便。
