产品概要
F377A是一种通过同电压・电流式传感器的组合使用，测量各种力，压强，扭矩等物理量并显示其波形的动态测力仪表。
可以连接 电压±10V ，电流±20mA.
只是数字比较难以扑捉到物理量的变化，通过波形显示可以在视觉上得到明确的确认。
每秒2000次的处理能力使细小的数值变化也能得到及时反映，除了具有上下限比较功能以外，还具有各种保持功能和判定功能，这些功能使其在生产控制管理，自动仪器，试验机等各个方面得到广泛的应用。
技术参数
| 模拟部分 | |
| 电压输入 | -10～+10V 输入阻抗：1MΩ以上 |
|---|---|
| 电流输入 | -20～+20mA 输入阻抗：约250Ω |
| 模拟滤波 |
LPF（贝塞尔低通滤波）（-6dB/oct.） 30、100、300、1000Hz之间选择 |
| A/D转换器 |
速度：2000次/秒 分辨率：24bit（二进制） 有效分辨率：10V或者是20mA时约等于約1/30000 |
| 模拟电压输出 |
输出电平：输入1V时约等于0.6V或者是输入1mA时约等于0.3V 负载阻抗：2kΩ以上 |
| 显示部分 | |
| 显示器 | 3.5英寸TFT彩色液晶显示板模块 |
|---|---|
| 显示区域 | 71（W）mm×53（H）mm |
| 像素点构成 | 320×240dot |
| 显示值 | 5位：－99999～＋99999 符号：最前一位显示为负号 |
| 设定部分 | |
| 比较设定 | 上上限，上限，下限，下下限，滞后，警报上限，警报下限，零点附近，比较时机，比较输出选择 |
|---|---|
| 保持设定 | 保持模式，检测开始水平，监测时间，水平检测条件，采样点移动量，检测完了水平，平均值采样次数，变化点判定值，变化点前位检测时间，变化点后位检测时间，变化点移动量，检测开始条件，极限值检测最小值，极限值检测倍率 |
| 图形设定 | 图形模式，Y轴（负载）开始点，Y轴（负载）终点，X轴（时间）终点，描绘开始水平，阻抗时间，描绘开始水平条件 |
| 校正设定 |
模拟输入选择，零点校正，等效输入校正，实物校正，校正值选择，单位，数字归零，数字零点分割td> |
| 动作设定 | 数字滤波，模拟滤波，背光灯点灯时间，语言切换，SI/F打字，动态监测，零点漂移，屏幕输出滤波，显示值显示颜色，B5功能选择，B6OFF检测等待时间，B8OFF检测等待时间，测量工件输入切换，控制输入切换，密码 |
| RS-232C设定 | 通讯模式，波特率，字符长，停止位，结束符，头字符，数据流控制 |
| 比较扩展 | 前一次数值比较，相对值比较 |
| 保持功能扩展 | 2点保持，自动复位切换，保持值更新，采样触发器切换，DZ时保持功能解除，保持终了时机 |
| 图形扩展 | Puritoriga显示 |
| 动作扩展 | 数字滤波特性，DZ时平均时间，RUN输出形式 |
| 选购件扩展 | BCD输出数据形成 |
| 保持功能 | |
| 功能一览 |
1.采样 2.峰值 3.谷值 4.P-P 5.平均值 6.拐点 7.极大值 8.极小值 9.极限差值 10.采样&峰值 11.采样&谷值 12.采样&P-P 13.采样&平均值 14.采样&拐点 15.采样&极大值 16.采样&极小值 17.采样&极差值 18.峰值&谷值 19.峰值&P-P 20.谷值&P-P 21.平均值&峰值 22.平均值&谷值 23.平均值&P-P 24.极大值&极小值 25.极大值&极差值 26.极小值&极差值 |
|---|---|
| 比较功能 | |
| 上上限值设定HH，下下限值设定LL，上限值设定HI，下限值设定LO | |
| 校正值选择 | |
| 可以存储4种校正值，也可以自由切换 | |
| 外部信号 | |
| 外部输出信号 | 上下限比较输出（HH.HI.OK.LO.LL）/RUN输出/保持终了输出/图形终了时输出 |
|---|---|
| 外部输入信号 | 工件选择输入/保持控制输入/数字零点输入（DZ）/图形描绘控制/校正值选择输入 |
| 接口 | |
| SIF | 2线式通讯接口 |
|---|---|
| 232 | RS-232C通讯接口 |
| BCO | BCD接口（选购件） |
| DAV | D/A接口 电压输出（选购件） |
| DAI | D/A接口 电流输出（选购件） |
| ODN | DeviceNet接口（选购件） |
| CCL | CC-LinK接口（选购件） |
| 一般性能 | |
| 电源电压 | DC24V（±15％） |
|---|---|
| 消耗电力 | 18W max |
| 使用条件 |
温度：使用温度范围 -10℃～+40℃ 保存温度范围 -20℃～+60℃ 湿度：85％RH以下（无凝霜） |
| 突入电流（Typ） | 55A、1msec（常温、开始时） |
| 外形尺寸 | 96（W）×96（H）×138（D）mm（不含凸起部分） |
| 重量 | 约1.0kg |
| 附属品 | |
| 外部输出/输入用接头（带罩） | 1 |
|---|---|
| 跳线 | 1 |
| 使用说明书 | 1 |
| BCD输出用接头（BCD输出选购件安装时） | 1 |
| 小型螺丝刀（DAV/DAI选购件安装时） | 1 |
| DeviceNet接头（DeviceNet选配时） | 1 |
| CC-Link接头（CC-Link选配时） | 1 |
选购件
| 品名 | |
| BCO | BCD输出 |
|---|---|
| DAV | D/A模块（电压输出） |
| DAI | D/A模块（电流输出） |
| CCL | CC-Link接口 |
| ODN | DeviceNet接口 |
其他选购件
| 品名 | |
| CA372-I/O | 一端带FCN接头前端为散状的3m电缆线 |
|---|---|
| CA81-232X | miniDIN-D-Sub9p屏蔽线1.5m |
| CN50 | FCN系列I/O接头（带罩） |
| CN55 | FCN系列I/O接头（带斜罩） |
| CN60 | RS-232C用圆头DIN8p接头 |
| CN51 | BCD输出用接头 |
| CN71 | CC-Link用转换头 |
| CN80 | 模拟输出/输入用接头端子 |
| CND01 | DeviceNet用转换头 |
| GMP96×96 | 橡胶垫 |

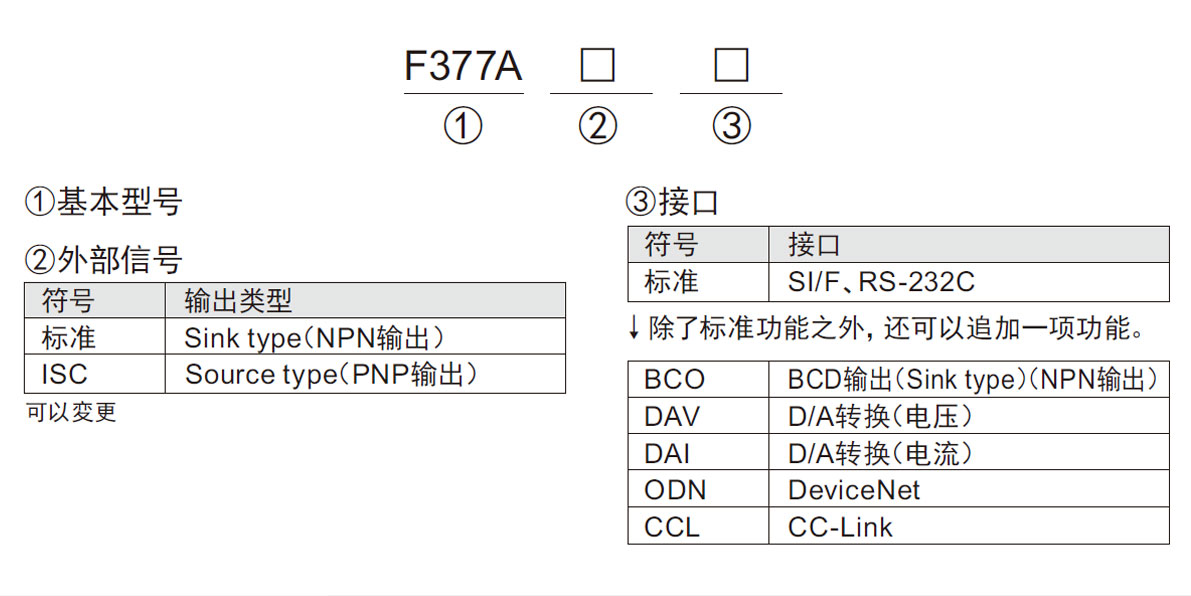

型号构成
