URT-20-5K

UTMⅢ
  1. 详细信息


产品概要

推力·扭力可同时测定!

● 允许过载400%!

● 2kHz响应速度的二分力传感器

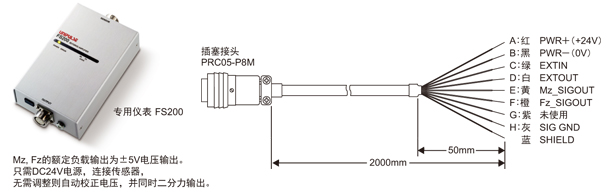

FS200附属线缆


主要应用

● 测量轴承的推力和旋转摩擦力
● 测量珩磨机的推力和扭矩
● 测量攻丝中的推力和扭矩

技术参数

型号 传感器 : URT-20-5K 、仪表 : FS200
额定容量 Mz : ±20Nm Fz : 5kN
电源输入 DC24V±15%
消耗电流 150mA以下
负载信号输出 Mz, Fz : ±5V
负载电阻 2kΩ以上
响应速度 2kHz
输入出信号 输入:自动归零指令
输出:自动归零响应
允许过载 Mz : 500%FS Fz : 400%FS
串扰 Mz(20Nm) → Fz:0.05kN以下
Fz(5kN) → Mz:0.2Nm以下
补偿温度范围 0~+40℃
允许温度范围 -10~+50℃
零点的温度影响 0.1%FS/℃
输出的温度影响 0.05%FS/℃
传感器材质 不锈钢
重量 传感器:约250g、仪表:约180g
(不含线缆)

※上述参数为传感器(URT-20-5K)与专用测力仪表(FS200)配套使用时的参数。

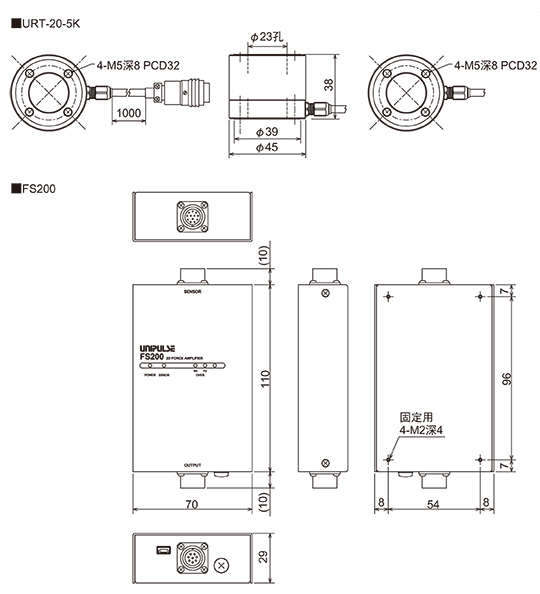

外形寸法
