0510-8272-0324/25UPP-100N
产品概要
允许过载500％ ! 超微型拉伸、压缩两用传感器
● 容量1N, 2N, 5N, 10N, 20N, 50N
● 超微型: 11W×14H×4D mm
● 允许过载500%
● 适合线张力测量以及注射针的针尖刺穿力试验
超小型
安装时节省空间。
安装简单
上下2端设有螺孔，便于与驱动机构前端的安装。
技术参数
| 型号 |
USM-1N USM-2N |
USM-5N USM-10N USM-20N USM-50N |
|
|---|---|---|---|
| 额定容量 | 1, 2 | 5, 10, 20, 50 | N |
| 额定输出 | 约0.4 | mV/V | |
| 允许过载 | 500 | %R.C. | |
| 零点平衡 | 0.3 | mV/V | |
| 补偿温度范围 | -10～+60 | ℃ | |
| 允许温度范围 | -20～+70 | ℃ | |
| 零点的温度影响 | 1 | %R.O./10℃ | |
| 输出的温度影响 | 1 | %R.O./10℃ | |
| 输入端子间阻抗 | 约1000 | Ω | |
| 输出端子间阻抗 | 约1000 | Ω | |
| 推荐激励电压 | 5 | V | |
| 绝缘阻抗 | 1000以上 | MΩ | |
| 电缆线 | φ2 4芯屏蔽电缆线 1m 头部散状 | ||
| 电缆线配色 |
＋EXC：红 ＋SIG：绿 －EXC：（黑/蓝） －SIG：白 SHIELD |
||
| 传感器材质 | 铝合金 | ||
| 负载的弯度 |
1N：0.006 2N：0.007 5N：0.005 10N：0.011 20N：0.011 50N: 0.023 |
mm | |
| 固有频率 |
1N：2.7 2N：3.1 5N：3.8 10N：3.3 20N：4.1 50N: 4.3 |
kHz | |
| 重量 | 约2（不含电缆） | 约3（不含电缆） | g |

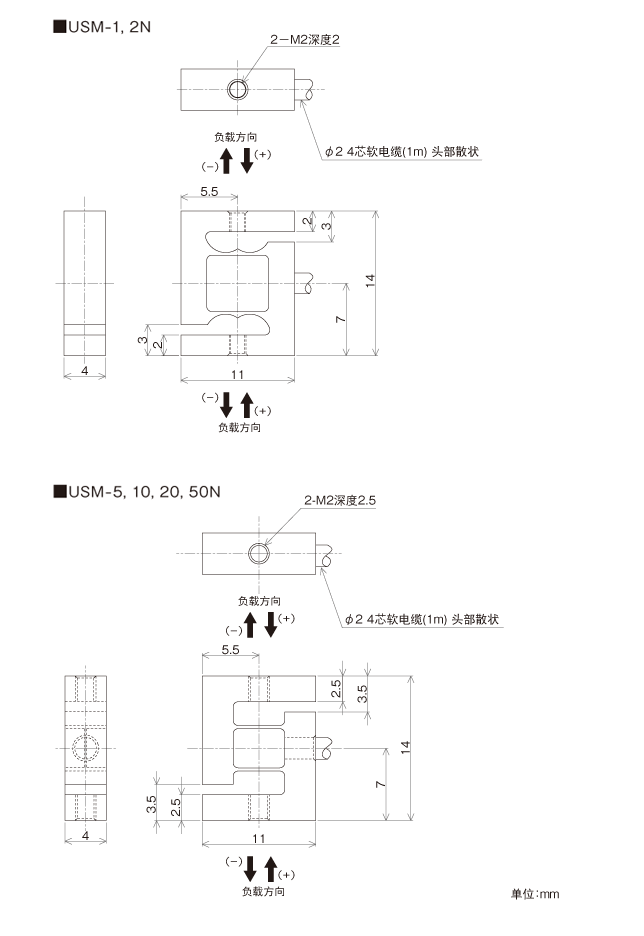

外形尺寸
