产品概要
UNBF-30KN～500KN的代替系列。
-
容量30kN，50kN，100kN，200kN，300kN，500kN
-
不锈钢制
-
小型，薄所以容易安装
技术参数
| 型号 |
UNBF2-30KN, UNBF2-50KN, UNBF2-100KN, UNBF2-200KN, UNBF2-300KN, UNBF2-500KN |
|
|---|---|---|
| 额定容量 | 30k, 50k, 100k, 200k, 300k, 500k | N |
| 额定输出 | 2±0.5% | mV/V |
| 允许过载 | 150 | %R.C. |
| 零点平衡 | ±10 | %R.O. |
| 非线性 | 0.35 | %R.O. |
| 滞后性 | 0.35 | %R.O. |
| 重复性 | 0.20 | %R.O. |
| 补偿温度范围 | －10～＋60 | ℃ |
| 允许温度范围 | －20～＋70 | ℃ |
| 零点的温度影响 | 0.1 | %R.O./10℃ |
| 输出的温度影响 | 0.1 | %R.O./10℃ |
| 输入端子间阻抗 | 约400 | Ω |
| 输出端子间阻抗 | 约350 | Ω |
| 推荐激励电压 | 10 | V |
| 允许激励电压 | 20 | V |
| 绝缘阻抗(DC50V) | 1000以上 | MΩ |
| 电缆线 |
φ8 4芯屏蔽电缆线 3m 头部散状 |
|
| 电缆线配色 |
＋EXC：红 ＋SIG：白 －EXC：蓝 －SIG：黑 SHIELD：黄 |
|
| 传感器材质 | 不锈钢制 | |
| 负载的弯度 |
30KN：0.130 50KN：0.140 100KN：0.160 200KN：0.200 300KN：0.250 500KN：0.350 |
mm |
| 固有频率 |
30KN：9 50KN：12 100KN：17 200KN：9.4 300KN：8.9 500KN：6.2 |
kHz |
| 重量 |
30KN：1.6 50KN：1.6 100KN：1.6 200KN：3.9 300KN：6.3 500KN：11 |
kg |

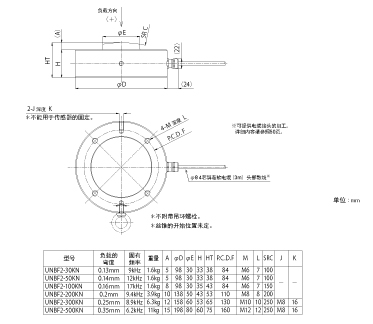

外形尺寸
