TM201

产品概要

■ 在波形显示最大值，最小值，平均值
■ 数据可用CSV格式保存
■ 附带与UTMⅡ/UTMV连接的线缆和与PC连接的线缆

PC专用软件

■通过USB显示实时UTMⅡ/UTMV的数据
■扭矩, 转速, 功率的数据化和图形化
■数据可用CSV格式保存
■选择传感器型号和表示条件就进行校准

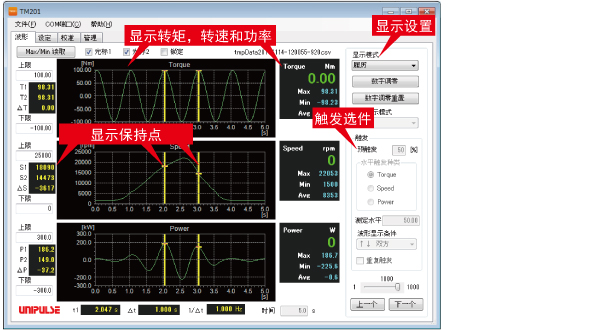

■显示设置

<正常>
显示测定中的扭矩波形
显示钮矩最大值，最少值，平均值

1. 单发
点击“开始”按钮后读取指定时间的数据

2. 重复
点击“停止”按钮停止重复的单发操作

3. 水平触发
点击开始按钮后，变成触发等待状态
钮矩通过触发水平时采集显示波形

<记录>
可显示保存的1000个波形

■触发选件
・预触发 ・水平触发种类 ・触发水平
・倾斜度 ・重复触发

■显示保持点（最多两个）
可用鼠标显示波形中的扭矩值，可保持两个点来显示差距

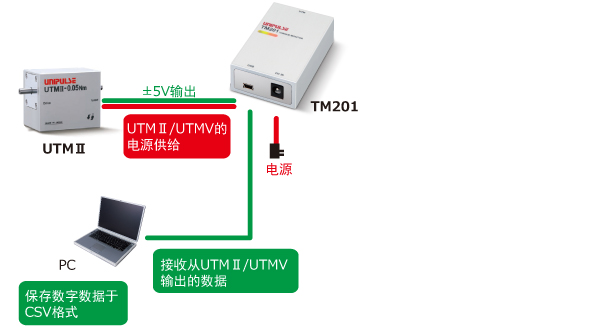

使用例

（为使用TM201，请提前准备PC安装USB用专用软件。USB选件的专用软件可以从我公司的网页上下载。）

技术参数
