为了能更长期地使用传感器,在安装和使用时有各自的注意事项。
传感器与夹具的固定时,有可能操作失误过载而造成损坏。
特别是对于微小容量的传感器,即使是指尖的力量也很容易超过允许负载。
按照使用说明书进行操作,可以安全安装。
此外,请安装传感器主体时避免产生间隙,防止松动。
如果有松动的话,不仅无法达到规定的测量精度,还会引起异常的振动和磨损,从而导致传感器发生故障。
如果传感器的电缆线受到弯曲、拉拽或振动,请务必固定好电缆线。
可以防止由于内部导线的金属疲劳而导致的断线。
请注意电缆线的弯曲半径。
电缆线的断线
除了误操作拉拽了电缆线之外,还会遇到因振动而导致内部导线疲劳而损坏的情况。
过载
静态负载虽然在额定负载以下,但高频的振动也会影响到传感器本身。
例如:如果工件因超声波压装或其它压装而发出吱吱声,则可能会出现远远超过允许过载的峰值负载。
即使是一瞬间的超过允许负载,传感器也会劣化导致性能下降和故障。
传感器部分(凸点)的磨损
长期使用传感器时无法避免的现象。
磨损的程度根据使用条件而有所不同,但传感器部分和夹具接触的部分表面光滑,或涂上润滑剂,可以更长期使用。
相反,当夹具表面粗糙度不润滑时,磨损会加快。
传感器内部的接线断线
在传感器的内部,有从应变片连接到电缆线的配线。
高频振动可能会与这些电线的共振频率发生共振,从而导致配线的断线。
请注意高频振动传向传感器。
传感器是由受力变形的金属弹性体和测定变形量”应变“的应变片而组成。

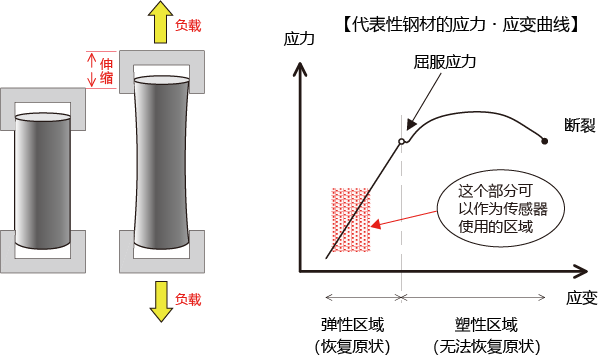

上图显示了金属伸缩率(应变)与力的关系。
金属拉伸到一定程度,但最终会断裂。
即使在破裂之前,如果超过了“屈服应力”的话,即使去掉负载也不会恢复到原来的形状。
传感器的规格表中记载的“允许负载”是指,一旦超过该负载,金属也可能无法恢复到原来的形状。

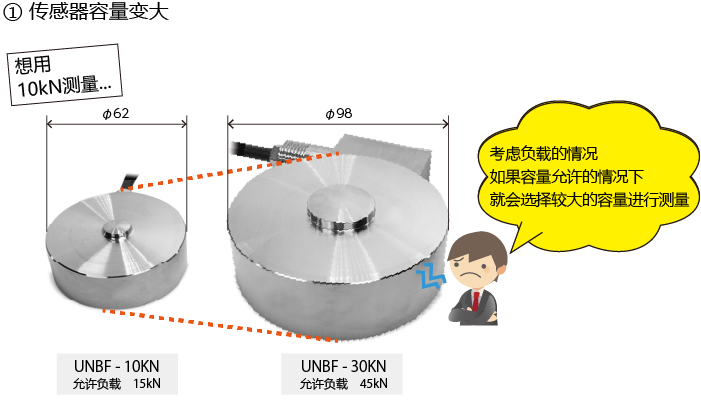

如果不能恢复原来的形状就不能作为传感器使用,所以请选择具有足够容量的传感器的。
但这会导致这样的问题......

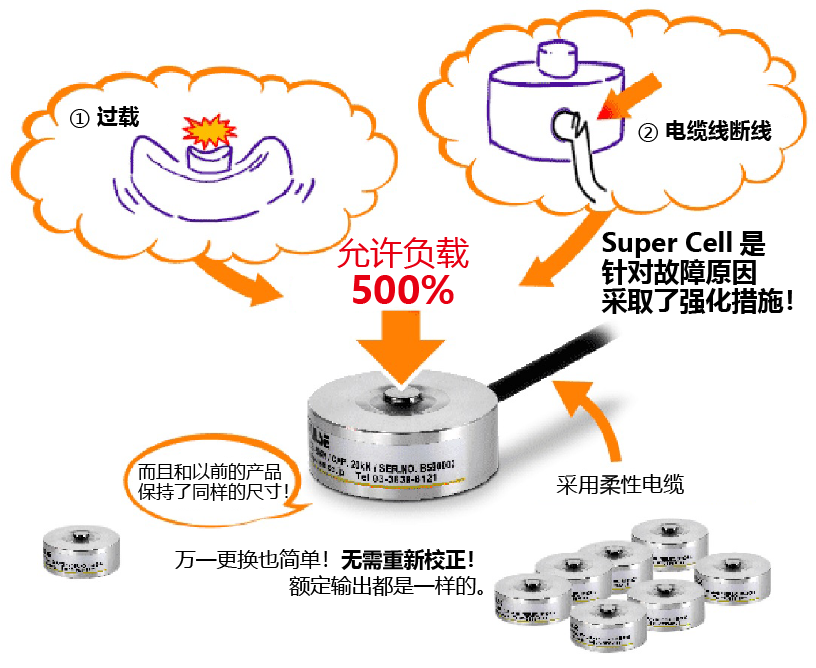

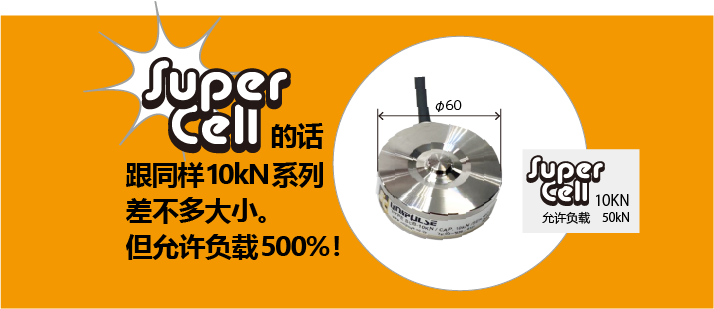

・在不改变传感器的尺寸的情况下,将允许负载提升到 500%。
・采用降低断线风险的柔性电缆!
・由于零点和满量程输出时没有个体差异,因此更换时无需进行校准。
