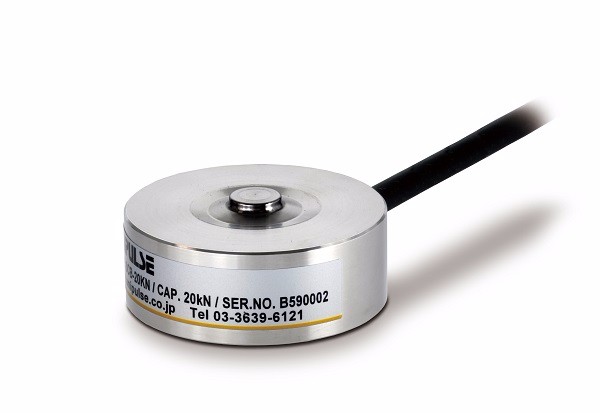

SCB

■ 容量 100N / 200N / 500N / 1kN / 2kN / 5kN / 10kN / 20kN / 50kN / 100kN / 200kN

■ 与压电式传感器一样的刚性!
因为负载时的变形小，也可用于机械的切割，磨削力的测定。

■ 允许过载500% !!
允许过载为额定容量的500%，万一发生意外的负载力也此范围的话不会影响精确度。
压装、咬合等有发生意外的负载力时，也有允许过载500%可以长期稳定的测定。

型号	SCB-□KN　※1
额定容量	100	200	500	1k	2k	5k	10k	20k	50k	100k	200k	N
额定输出	0.4±0.1%　※2											mV/V
允许超过负载	500											%R.C.
零点平衡	±0.2											%R.O.
非线性	0.2											%R.O.
滞后性	0.2											%R.O.
重复性	0.1											%R.O.
补偿温度范围	－10～＋60											℃
允许温度范围	－20～＋70											℃
零点的温度影响	0.015											%R.O./℃
输出的温度影响	0.01											%R.O./℃
输入端子间阻抗	约700			约1000								Ω
输出端子间阻抗	约700			约1000								Ω
推荐激励电压	5			10								V
最大激励电压	7.5			15								V
绝缘阻抗（50VDC）	1000以上											MΩ
负载的弯度	0.015	0.015	0.015	0.015	0.020	0.025	0.025	0.035	0.065	0.100	0.100	mm
固有频率	40			26					15		8	kHz
传感器材质	不锈钢制
重量	0.02			0.2			0.4		2.0	2.3	8.2	kg
电缆线配色	＋EXC：红＋S：黄－S：橙－EXC：黑＋SIG：绿－SIG：白 SHIELD：蓝

※1　□:额定容量
※2　安装时有注意事项。
请注意：规格和设计因产品改良有可能会发生一些变化（无事先通知）。
