FC400-ECT-FA

UTMⅢ
  1. 详细信息



产品概要

FC400-ECT备有EtherCAT®、USB通信接口的称重模块。

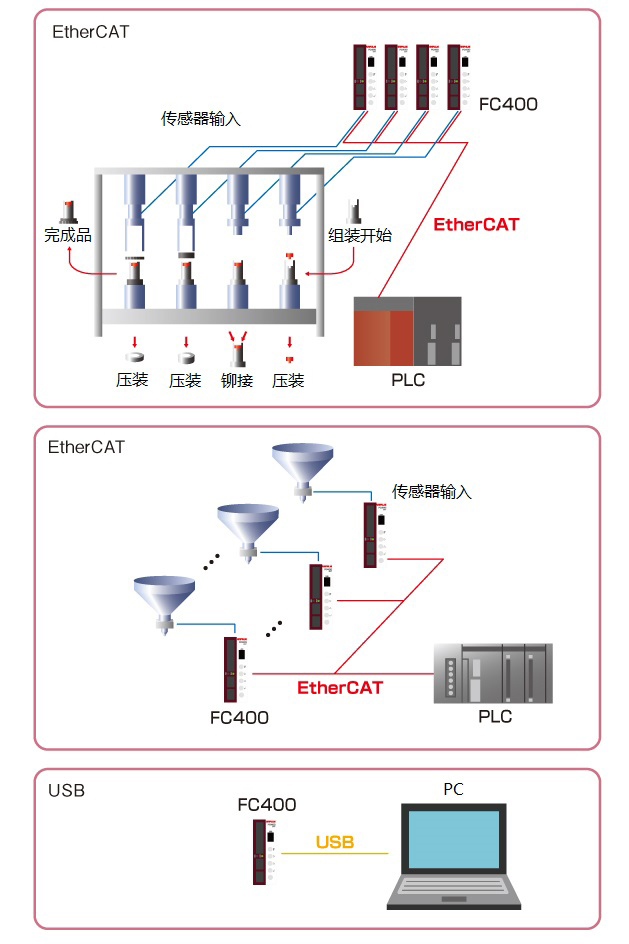

适用于压盖机、打键机等检测。通过通讯可简单构筑多个检测系统。专用USB软件,波形显示·参数设定简单!
EtherCAT®是 德国Beckhoff Automation GmbH 专利权的技术并登陆商标商标。

耐干扰性强滤波&自动滤波调整功能

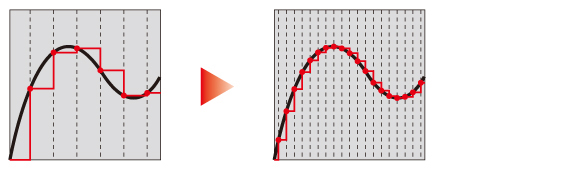

有2400次/秒的A/D转换,1/100000的显示分辨率。

USB专用软件

USB通讯接口,可记录数据、波形显示、参数设定及校准。

耐干扰性强滤波&自动滤波调整功能

具备对应各种振动的低通滤波(0.1~600Hz)。
以及对周期性振动有效的移动平均滤波(OFF、2~999次)。
自动滤波调整可兼容精度和稳定性,自动寻找最佳滤波值,省去手动设定的繁琐。(也可进行手动设定)

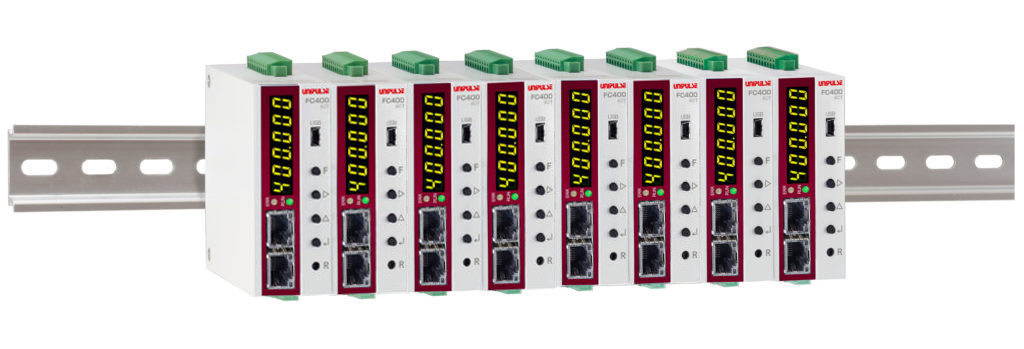

采用DIN导轨,可组装控制盘里节省空间

轻量小型的35mm DIN导轨型
外形尺寸:34(W)×88(H)×91(D)mm(不含凸起部分)
重量:约230g

丰富的通讯接口



换算·显示输入电压值功能

可自动将传感器输出换算成mV/V并显示。
故障发生时可用于判定故障原因。

可6位数显示

采用24bitA/D转换器,可显示到6位数。

等价输入校准

只需输入就可校准与传感器的输出值相对应的重量值。

数字峰值保持、上下限判断功能

快速捕捉高速现象的变化,OK/NG判断。

技术参数

模拟部分
激励电压 DC5V±5% 输出电流:90mA
DC2.5V±5% 输出电流:45mA
比率方式(可以并联6个350Ω的传感器)
信号输入范围 -3.9~3.9mV/V
零点调整范围 数字演算的自动调整方式 -3.0~3.0mV/V
量程调整范围 数字演算的自动调整方式 0.01~3.8mV/V
灵敏度 0.15μV/count(min.)
精度 非线性: 0.01%FS以内
零点漂移: 0.0002%FS/℃ Typ
量程漂移: 1ppm/℃ Typ
滤波器 数字低通滤波器 可变:0.1~600 Hz
移动平均滤波 OFF, 2~999次
A/D转换器 转换速度: 2400次/秒
转换分辨率: 24bit(二进制)

显示部分
显示器 字高8mm 七段绿色LED数字显示
显示値 最大6位
显示次数 1、3、6、13、25次/秒
状态显示 RUN、ERR

保持功能
保持 采样,峰值,谷值,峰値&谷值,平均值

外部信号
外部输出信号
(5点)
可通过设定选择各个控制输出
晶体管的集电极输出
Vceo=30V、 Ic=50mA
外部输入信号
(3点)
可通过设定选择各个控制输入
接点(继电器,开关等)或者是无接点时(晶体管,集电极等)
同COM端短路的时候,变为ON
*请准备外部电源DC24V。

接口
USB USB接口
ECT EtherCAT接口

一般性能
电源电压 DC24V(±15%)
消耗电力 4W typ
使用条件 温度…使用温度范围:-10℃~+50℃ 保存温度范围:-20℃~+85℃
湿度…85%RH以下(无凝露)
外形尺寸 34(W)×88(H)×91(D) mm (不含凸起部分)
重量 约230g
符合 CE标准 EMC指令:EN61326-1

附属品
跳线 2
小型螺丝刀 1
各种输入/输出接头 2
快捷手册 2
