UTMV

详细信息

产品概要

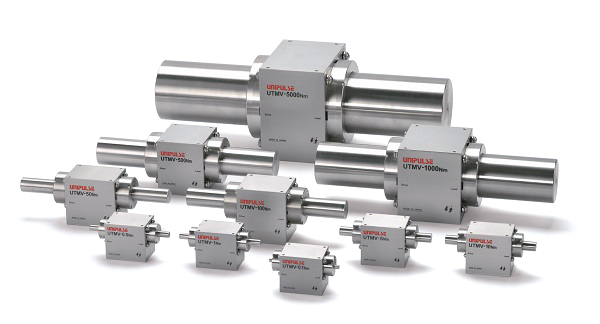

防滴・防锈系列　扭矩传感器
防滴・防锈、非接触旋转扭矩传感器终于出来了！
■ 采用不锈钢，对抗生绣

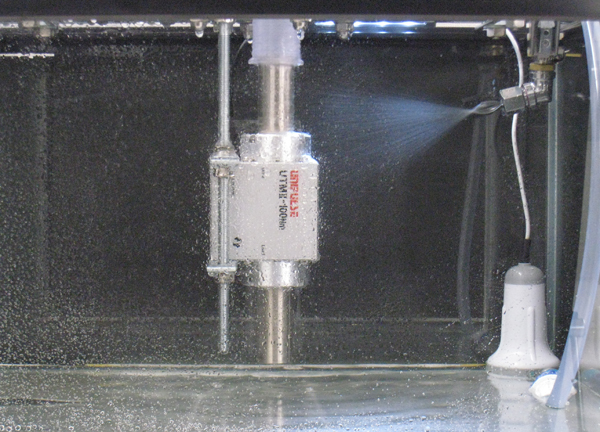

■ 迷宫式结构、方便使用在风车、水车等室外被淋上雨水、海水环境
■ 键槽：选购件（K）
■ 容量：0.1・1・5・10・50・100・500・1000・5000 N m

★☆Please contact us now for product trial or demonstration!☆★

方便使用在风车、水车等室外被淋上雨水、海水环境

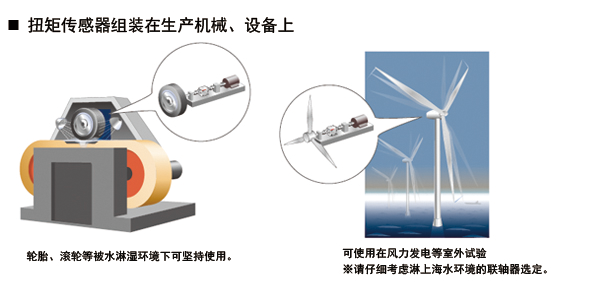

应用案例

关于迷宫式构造

标准为迷宫式构造适合于被雨水・海水淋湿环境。

构造	迷宫式构造
防滴环境	使用可能
起始扭矩	微小
允许转速范围	10000 rpm（0.1 N m时）
更换零件	无需

技术参数

» UTMV 0.1 N m ～ 10 N m
» UTMV 50 N m ～ 5000 N m

0.1 N m ～ 10 N m
测量范围(N m)	±0.1	±1	±5	±10
电源输入	DC 24 V ±15％
消耗电流	100 mA 以下
输出范围	±5 V DC　负载电阻:2 kΩ 以上
反应性能	1 kHz
脉冲输出	1转输出4个脉冲开路集电极输出　额定值DC 30 V　10 mA
允许过载	500％ FS
非线性	0.03％ FS 以下
滞后性	0.03％ FS 以下
重复性	0.03％ FS 以下
运行温度范围	-10 ～ +50℃
零点温度影响	0.01% FS/℃ 以下
输出温度影响	0.01% FS/℃ 以下
允许转速范围 (rpm)	10000		9000
扭力常数 (N m/rad)	11.13	172	897	1400
额定扭转角 (rad)	8.99×10^-3 (0.515°)	5.83×10^-3 (0.334°)	5.58×10^-3 (0.320°)	7.14×10^-3 (0.409°)
惯性力矩 (kg m²)	1.15×10^-6	2.22×10^-6	5.60×10^-6	5.70×10^-6
外形尺寸（框体） W×H×D(mm)	54×50×40		57×55×40
全长	97 mm	107 mm	121 mm
轴直径	φ5 mm	φ8 mm	φ12 mm
重量	约 390 g	约 430 g	约 580 g

50 N m ～ 5000 N m
测量范围(N m)	±50	±100	±500	±1000	±5000
电源输入	DC 24 V ±15％
消耗电流	150 mA 以下		160 mA 以下
输出范围	±5 V DC　负载电阻:2 kΩ 以上
反应性能	1 kHz
脉冲输出	1转输出4个脉冲开路集电极输出　额定值DC 30 V　10 mA
允许过载	500％ FS
非线性	0.03％ FS 以下
滞后性	0.03％ FS 以下
重复性	0.03％ FS 以下
运行温度范围	-10 ～ +50℃
零点温度影响	0.01% FS/℃ 以下
输出温度影响	0.01% FS/℃ 以下
允许转速范围 (rpm)	5700	4800			4000
扭力常数 (N m/rad)	6887	1.64×10³	93.6×10³	326×10³	1418×10³
额定扭转角 (rad)	7.26×10^-3 (0.416°)	6.11×10^-3 (0.350°)	5.34×10^-3 (0.306°)	3.07×10^-3 (0.176°)	3.53×10^-3 (0.202°)
惯性力矩 (kg m²)	4.21×10^-5	9.6×10^-5	6.2×10^-4	3.56×10^-3	2.38×10^-2
框体尺寸 W×H×D(mm)	70×68×51	67×74×57	67×79×72	86×103×98	97×141×137
全长	207 mm	215 mm	257 mm	326 mm	433 mm
轴直径	φ20 mm	φ25 mm	φ40 mm	φ60 mm	φ90 mm
重量	约 1.6 kg	约 2.1 kg	约 4.0 kg	约 11 kg	约 28 kg
