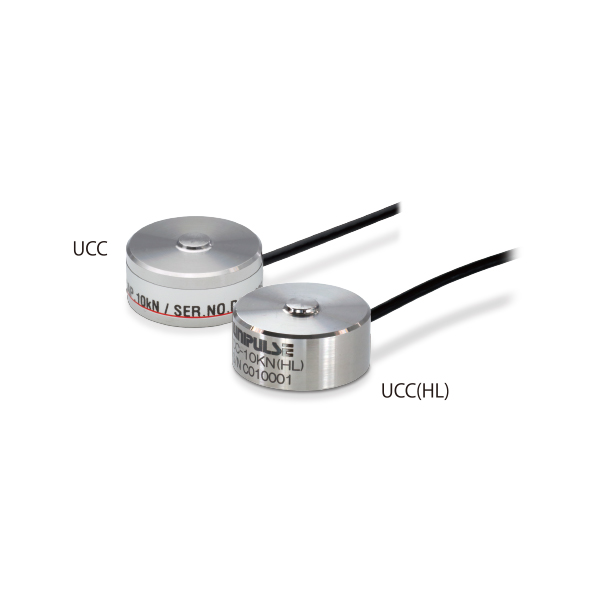

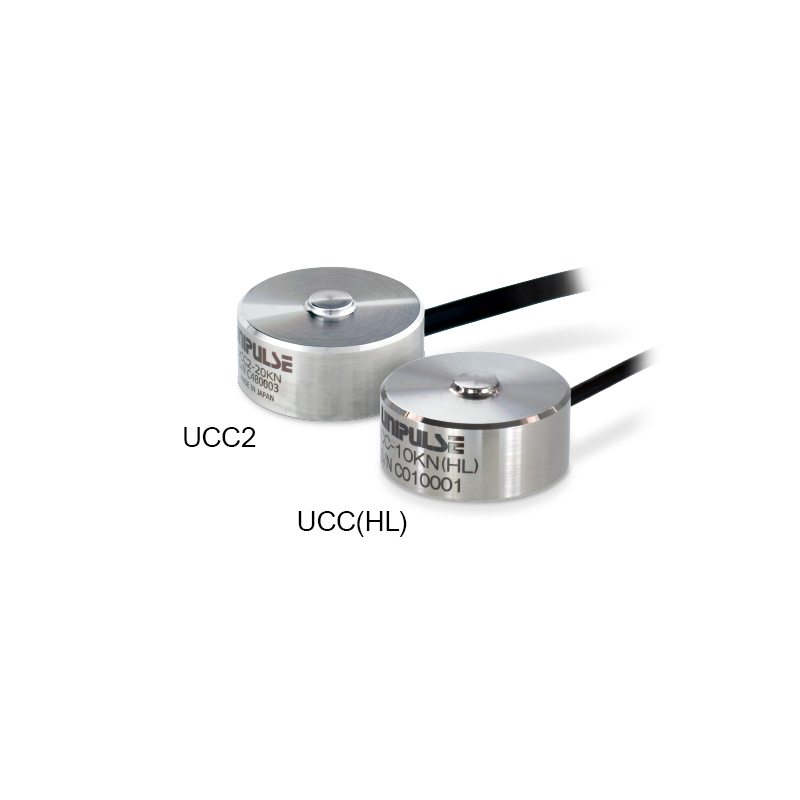

产品概要
-
直径21mm的小型传感器可测定大容量！
-
容量10kN,20kN
-
应对低温（-40℃）～高温（+150℃）环境(HL)
技术参数
| 型号 | UCC-10KN | UCC-20KN | UCC-10KN(HL) | UCC-20KN(HL) | |
|---|---|---|---|---|---|
| 额定容量 | 10k | 20k | 10k | 20k | N |
| 额定输出 | 1±20% | mV/V | |||
| 允许负载 | 120 | %R.C. | |||
| 零点平衡 | ±10 | %R.O. | |||
| 非线性 | 0.5 | %R.O. | |||
| 滞后 | 0.5 | %R.O. | |||
| 重复性 | 0.2 | %R.O. | |||
| 补偿温度范围 | 0～＋50 | －40～＋150℃ | ℃ | ||
| 允许温度范围 | －10～＋60 | －40～＋150℃ | ℃ | ||
| 零点的温度影响 | 0.5 | %R.O./10℃ | |||
| 输出的温度影响 | 0.5 | %R.O./10℃ | |||
| 输入端子间阻抗 | 約350 | Ω | |||
| 输出端子间阻抗 | 約350 | Ω | |||
| 推荐激励电压 | 2.5 | V | |||
| 允许激励电压 | 5 | V | |||
| 绝缘阻抗(DC50V) | 1000以上 | MΩ | |||
| 电缆线 |
φ2 4芯屏蔽电缆线 2m 头部散状 |
φ2 4芯屏蔽氟电缆 3m 头部散状 |
|||
| 电缆线配色 |
＋EXC：红 ＋SIG：绿 －EXC：黑 －SIG：白 SHIELD: 黄 |
||||
| 负载的弯度 |
0.030
|
0.045
|
0.030
|
0.045
|
mm |
| 固有频率 |
約54
|
約55
|
約54
|
約55
|
kHz |
| 传感器材质 | 不锈钢制 | ||||
| 重量 |
約20
|
g | |||

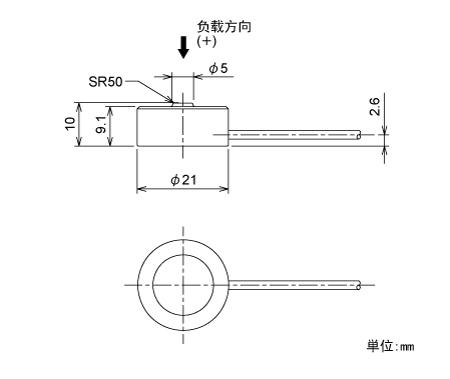

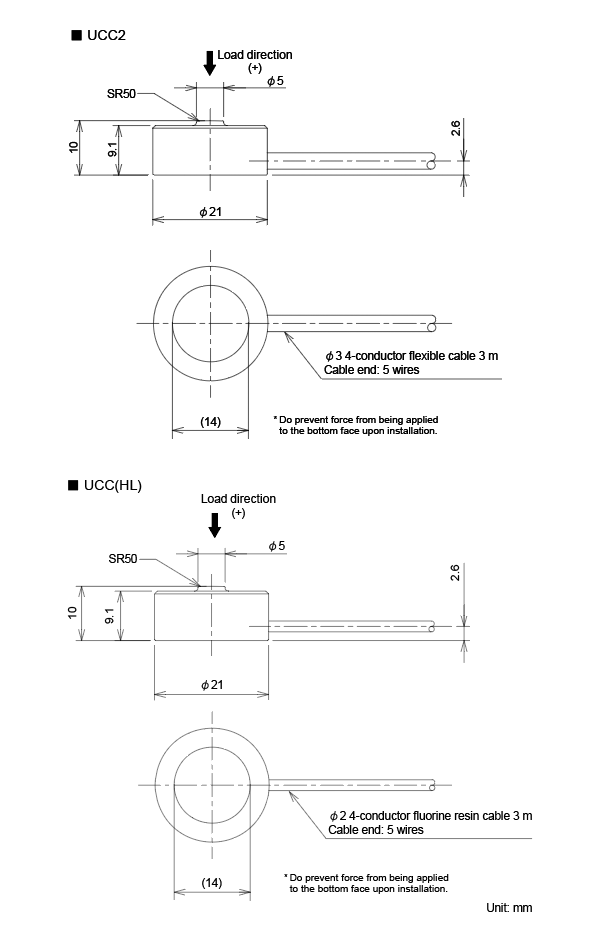

外形尺寸
