产品概要
可进行振动的测量、判断和记录
分析振动的强度以及频率成分等，通过特定频率成分判定OK/NG。
传感部分为压电电阻加速度传感、静电容量位移传感等。
测量
-
使用带通滤波器提取振动成分
从振动波形中清除多余的杂波 -
使用带阻滤波器清除杂波
只清除感应杂波等固有频率杂波 -
振动检测模式
振动值模式、包络模式、峰值模式、实效值模式、波高率模式、波形率模式
判断
-
可以比较计量结果与上下限设定值，判断输出
HH、HI、OK、LO、LL -

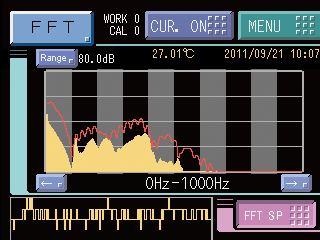

通过FFT对波形频率进行诊断的功能
通过FFT光谱对振动输入波形的频率进行简易监控。确认哪个频率区域发生了变化，可以发现在时间轴波形中难以判断的设备异常。
记录
-
保存测量结果：内存
每个工件可以存储和监控50次。
保存数据：时刻、重量值、单位、判断结果、振动检测模式、保持模式、温度 -
保存图形数据：内存
可以存储和监控过去16次的图形数据。 -
保存测量结果：SD卡（CSV格式）
每个工件大约保存65000次的测量结果。 -
保存测量波形：SD卡（CSV格式）
保存100次的输入波形（每个波形或NG波形） -
保存FFT画面：SD卡（BMP格式）
保存100次的画面数据。

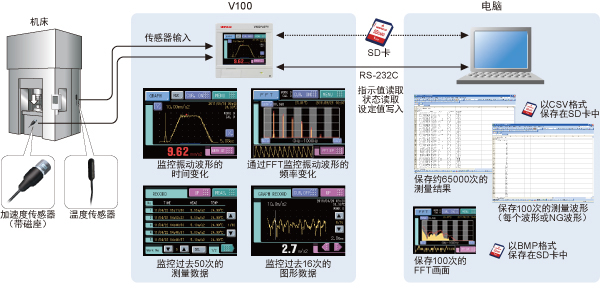

应用案例
测量机床振动
■ 设备管理、异常诊断 ■ 工件加工条件设定 ■ 产品合格判断
技术参数
| 模拟部分 | |
| 激励电压 | DC5V±10％ 输出电流：30mA以内 |
|---|---|
| 信号输入范围 | ±150mV（使用加速度传感器（UNA02）时最大可以测量3G） |
| 模拟滤波 |
低通滤波 截止频率 30／100／1k Hz |
| A/D转换器 |
速度：2000次/秒 分辨率：24bit（二进制） 有效分辨率：150mV时约等于1/10000 |
| 模拟电压输出 |
输出电平：输入50mV时约等于1V（约1V/G） 負荷抵抗：2kΩ以上 |
| 振动诊断部分 | |
| 振动检测 |
带域滤波器： 高滤波 1～500Hz 低通滤波 1～500Hz （2次巴特沃斯特性数字滤波器） ※必须 HPF＜LPF
判定模式：
保持功能：
比较判断：
設定切換： |
|---|---|
| 振动分析（FFT） |
采样倍率： 1倍／2倍／4倍／8倍 ※分析频率单位[Hz]=100Hz+（采样倍率×256）
窗口数：
解析模式：
平均次数：
显示范围：
显示功能： |
| 温度計測 | |
| 记录测量振动时的温度（履历、SD卡 温度测量范围 ：-10℃～+90℃，精度 ：±1.5℃，分辨率 ：0.01℃） |
| 记录部分 | |
| 记录媒介 | SD卡 |
|---|---|
| 记录数据 |
测量波形数据（最长99.9秒，100文件） 测量结果数据（每个工件10个文件，1个文件≒5MB 65530次测量的量） FFT画面数据（100个文件） |
| 显示部分 | |
| 显示器 |
3.5英寸STN彩色LCD 显示区域：71（W）×53（H）mm 像素点构成：320×240dot |
|---|---|
| 显示值 | 4位 ±9999 |
| 小数点 | 0／0.0／0.00／0.000 |
| 单位 | 从、m/s2、mm/s2、m/s、mm/s、mm、μm、% |
| 显示次数 | 固定3次/秒 |
| 操作部分 | |
| 入力器 | 用液晶触摸屏操作设定 |
|---|---|
| 外部信号 | |
| 外部输出（9点） |
比较结果（HH、HI、OK、LO、LL）、保持终（HOLD END）、正常运行（RUN）、图形绘制结束（EVENT）、SD卡正常（SD CARD） 集电极输出开关回路（Sink type +COM 入力機器接続可） 额定电压：DC30V、额定电流：30mA以下、绝缘方式：光电耦合 |
|---|---|
| 外部输入（11点） |
保持控制（T/H、SECTION）、图形控制（GRAPH TRIG）、FFT控制（FFT TRIG）、动作选择（WORK0～WORK3）、校正值选择（CAL0、CAL1）、禁止操作（LOCK） 电压节点输入回路（+COM/-COM共用） ON电压：DC12V以上、OFF电压：DC3V以下、順電流：约5mA（24V负载时）、绝缘方式：光电耦合 |
| 接口 | |
| RS-232C接口 |
| 一般性能 | |
| 电源电压 | DC24V（±15％） |
|---|---|
| 消耗电量 | 7W typ |
| 突入电流(Typ) | 2A、10msec（Typ：常温，开始时） |
| 使用环境 |
使用温度范围 0℃～＋40℃／保存温度范围 －20℃～＋60℃ 湿度 85%RH以下（无凝霜） |
| 外形尺寸 | 99.5(W)×96(H)×117.3(D) mm（不含凸起部分） |
| 重量 | 约1.0kg |
| 附属品 | |
| 使用说明书 | 1 |
|---|---|
| 外部输入输出用连接器 | 1 |
| SD卡 | 1 |
| 加速度传感器 | 1 |
| 温度传感器 | 1 |
| 加速度传感器规格 | |
|
型号：UNA02、 选择方式：压电/共享型、 灵敏度：5.0mV/m/s2（±10%）、 共振频率：约24kHz、 频率频带：3～10000Hz±3dB、 绝缘阻抗：10000MΩ以上、 最大横向灵敏度：5%以下、 最大使用加速度：400m/s2、 最大耐冲击：10000m/s2以上、 输出接口：100Ω以下、 电源电压：DC＋5V、 使用温度范围：-20℃～+60℃、 DC输出电压：2.5±0.3V、 外形尺寸：17（Hex）×39.6（H）mm（不包括突起部位和线缆）、 外壳材质：不锈钢（SUS304）、 实体重量：约48g（不含线缆）、 线缆长度：10m（白：+5Vdc输入、黑：加速度输出、屏蔽：GND）、Φ4.3 2芯屏蔽线缆（ETFE/软质氟树脂）
磁座 |
| 温度传感器规格 | |
|
型号：UNT5M、 方式：热敏电阻、 公称零负荷阻抗：5kΩ±1%、 B常数：3324K±1%、 散热常数：约2.6mW/℃、 热时常数：约75秒（空气中）、 使用温度范围：-50℃～+105℃、 外形尺寸：6（W）×5（H）×15（D）mm（不包括突起部分和线缆）、 线缆长度：5m |
