UTM系列安装的秘诀是什么呢？

本页面是2022年6月6日发布时的内容。

UTM系列的优势之处是可以直接测量出施加在主轴上的扭矩。

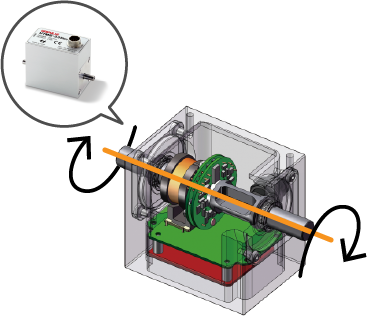

主轴是单轴的设计。
只有一根轴，所以对中已预先调整好。

起始扭矩很小，旋转也很顺滑。

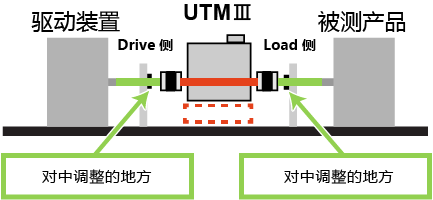

充分利用此主轴的安装方式如下。

＜有如下的优点！＞
●对中调整的地方少。
●低速旋转如果有偏芯或偏角的话，可以通过扭矩值来确认其波动。
●旋转时如果有偏芯或偏角的话会引起扭矩传感器的框体振动，能确认未对中。

有偏芯或偏角的状态下

・因为振动回形针从UTM框体上掉落。
・能确认此振动比振动测量仪表（V100)检测到的幅度要大。

对中调整的地方很简单，所以很容易确定原因。

推测原因：
・轴承座的对中调整不足（只有2个地方）
・电机本身有偏芯。运行时会有振动。

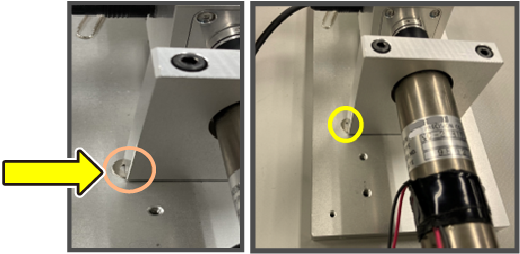

这个演示中，垫圈实际上是故意垫在电机侧的固定底座下方的！

拆下垫圈，重新调整了对中位置的结果……

可以看到放置在UTM框体上的回形针不动，扭矩输出、振动状态等都得到了改善。

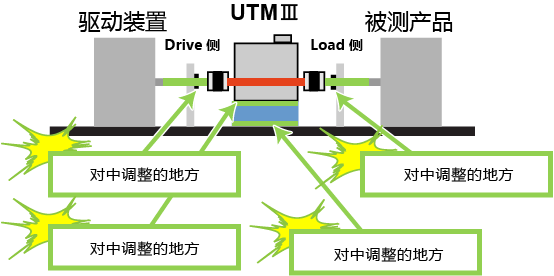

如果固定UTM的框体的话……

●固定位置和面积越大，未对中的原因就越复杂。

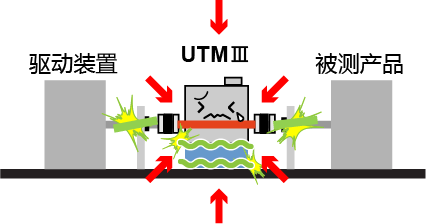

●UTM的框体被固定，因此很难注意到不对中，产生的偏芯力会影响UTM轴承等，导致早期故障损坏。

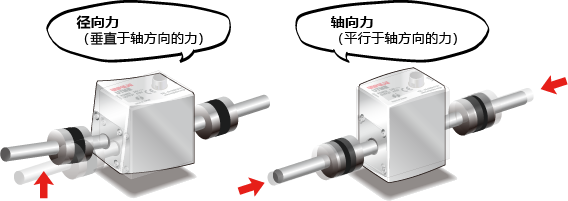

＜偏芯力的示例＞

UTM最新系列UTMⅢ受径向力・轴向力对精度的影响比UTMⅡ小！

---

---

UTMⅢ相关文章

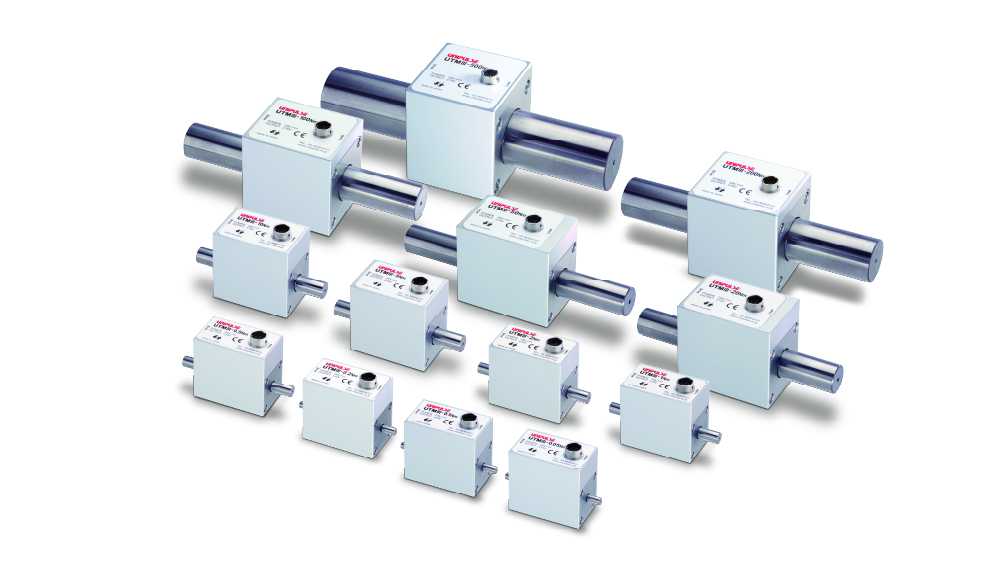

旋转式动态扭矩传感器UTMⅢ的页面
