UTMⅢ是实现了体积小型・轻量化,非线性0.03%的精度,
允许转数高达25,000rpm,且允许过载500%的旋转式动态扭矩传感器。

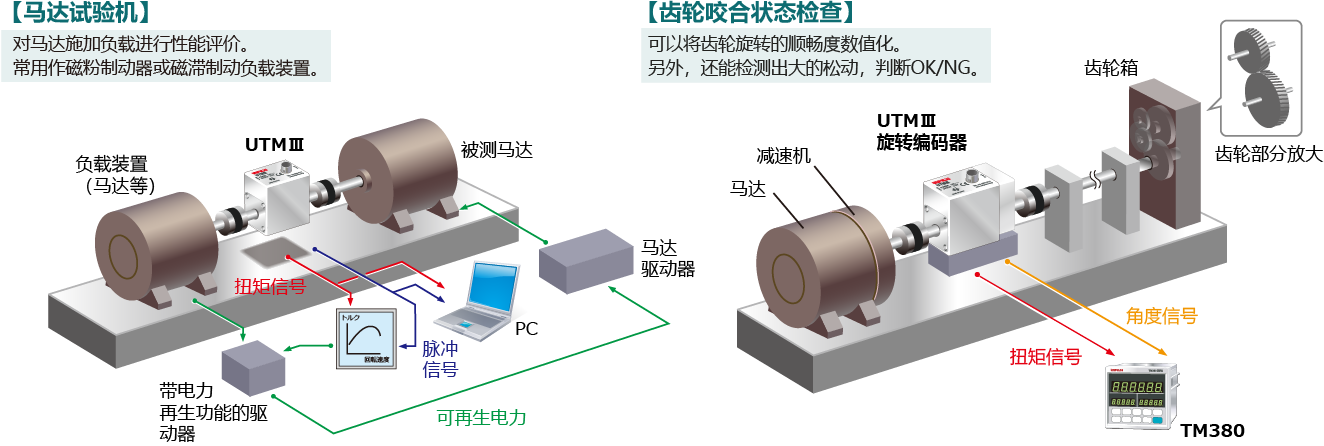

应用广泛,例如马达试验机和感官检查等自动化设备。

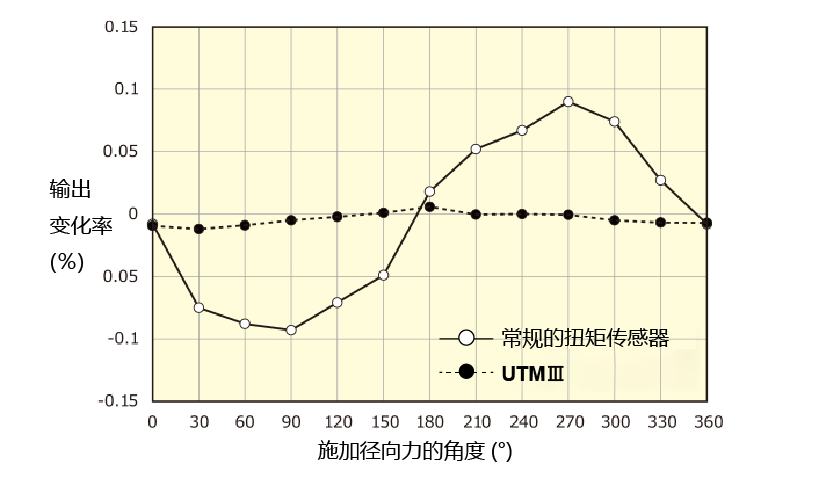

这次量化了径向力和轴向力对扭矩有效精度的影响。

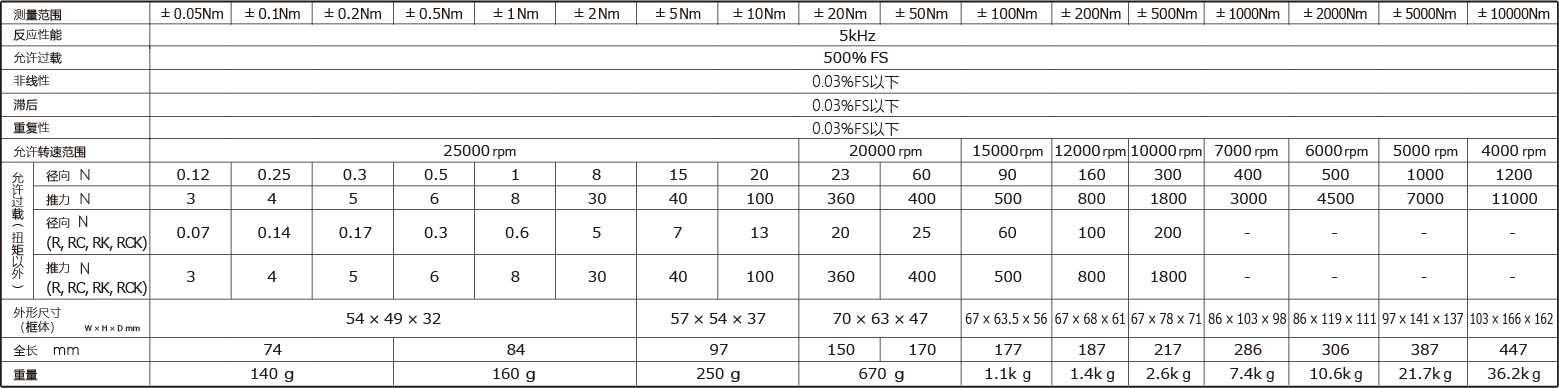

容许轴端负载的径向力N、轴向力N是施加这些负载时对扭矩输出的影响保证在0.03%以下的值。

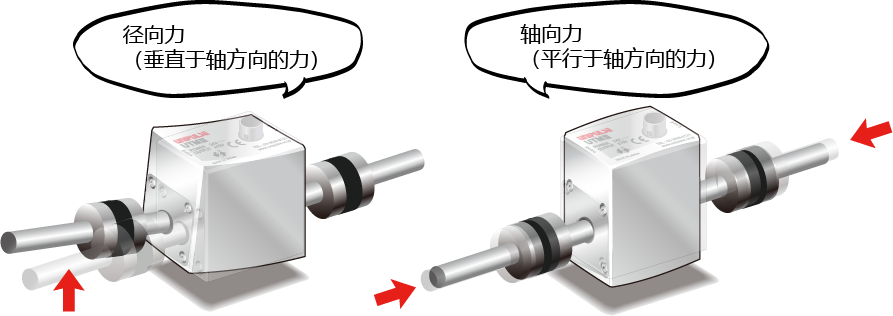

为什么扭矩传感器会收到轴向力、径向力呢?
使用扭矩传感器时,需要将轴与轴连接起来。

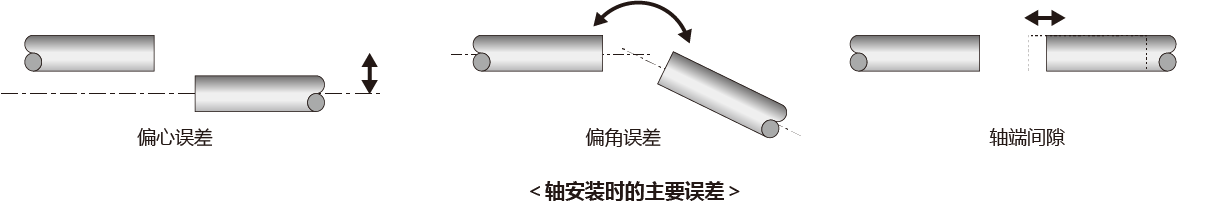

但是,完全同心且平行地安装是不可能的,一定会留下偏心、偏角、轴端间隙等轴心的误差。
联轴器是一种吸收由于这种不对中引起的径向力和轴向力的产品。
但是联轴器不能完全吸收因轴偏心而产生的径向力和轴向力,因为扭矩传感器本身也会受到轴向力和径向力。

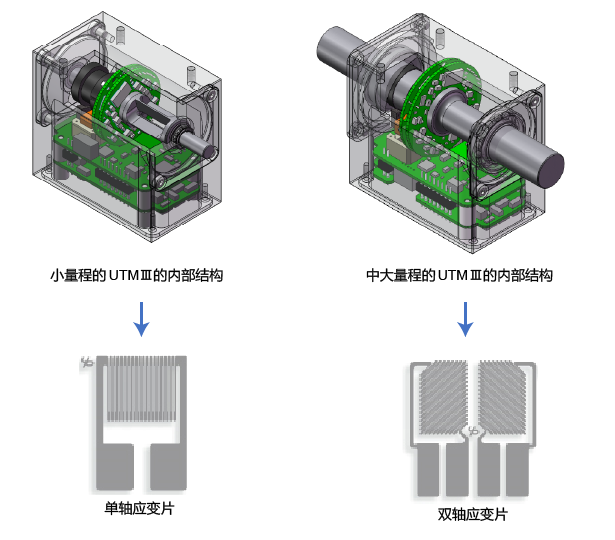

受径向力、轴向力影响较小的UTMⅢ
