PFA直接控制伺服电缸进行压入。具有对压入的数据进行波形显示及判定的功能。不仅可以判定压入的合格与否,还可以判定压入的过程。这次介绍一下压入的过程判定

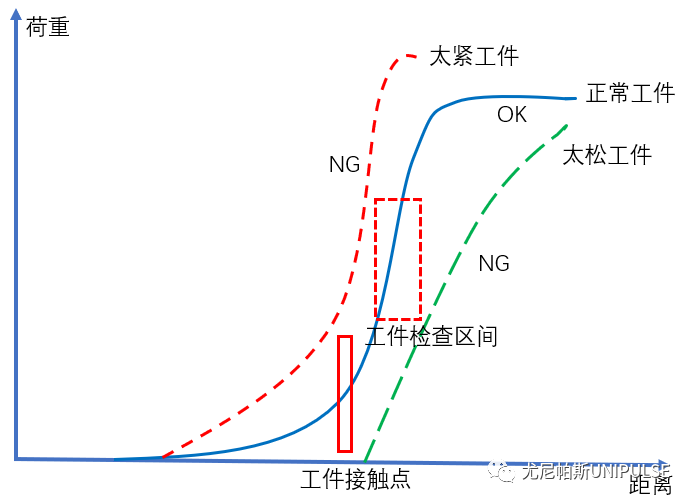

请看上面的波形。根据工件的嵌合状态,波形的形状发生了变化。
在【工件接触点】是工件和电缸接触的地方。通过判定该点的荷重,可以检测异物,检测工件和夹具的放置错误。
在压入开始后【工件检测区间】发现工件嵌合不良的情况下,可以设定负荷和位置的范围,在发现异常时可以停止电缸。

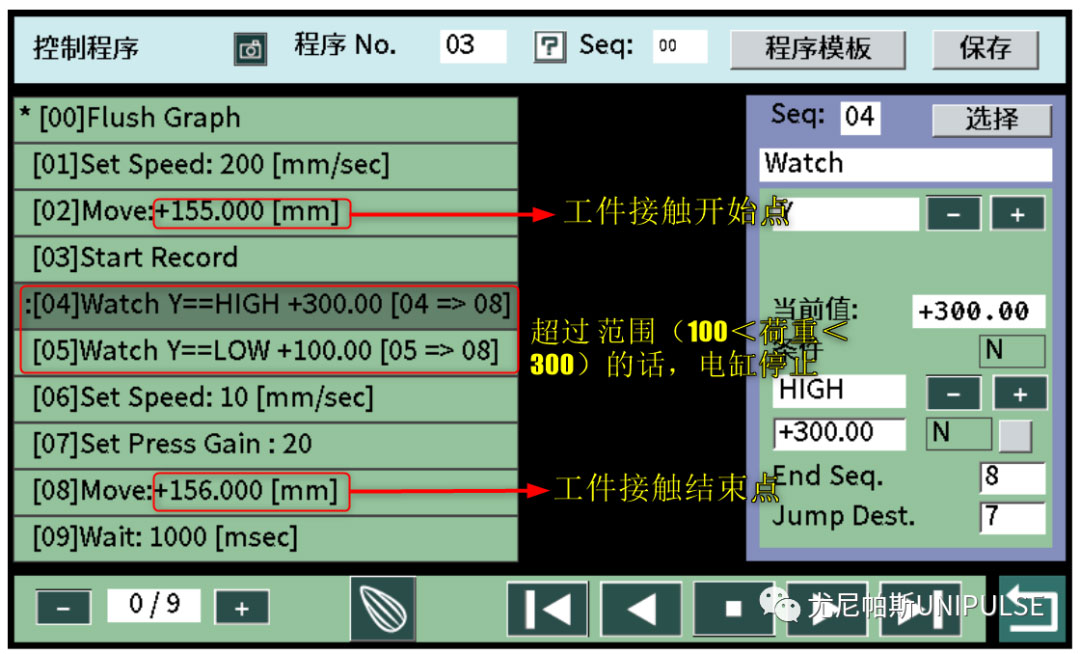

以下图是实际的异常检测功能的设定画面。如果工件接触点在155mm到156mm、100N到300N的负荷范围内,则可以转移到下一个动作。如果超出这个范围,电缸就会停止运转。
对PFA有兴趣的人请务必与本公司联系。可以租借评价机,使用实机进行演示!
